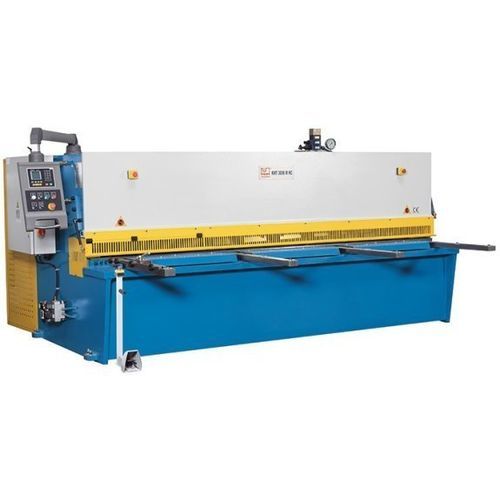

液压剪切机 KHT 3006 M NC

钢板摆式振荡式

概述
KHT 3006 M NC 是一种采用摆动梁结构的液压闸式剪板机。剪切梁通过固定在机身上的枢轴轴承导向，保证直线切割并防止上下刀片卡缝。后挡料由 ESTUN E21 NC 控制器精确定位，适用于单次切割及程序化运行。

主要特点

• ESTUN E21 NC 控制，定位准确
• 预压滚珠丝杠式后挡料，置于保护箱内
• 用于薄板的气动顶料装置
• 上下刀适用于不锈钢
• 可调角度挡块及加长前支撑臂

机架

• 消除应力的焊接钢结构机架，摆动梁设计
• 剪切梁作摆动运动，每次切割后自动恢复刀间间隙
• 优点：切割抵扭性好、下料可靠、刀具寿命延长、切口间隙易于调节

材料支撑

• 大工作台配滚珠辊，便于板材移动与精确对位
• 刚性可调角度挡块及三根前支撑臂（1,000 mm）可稳固支撑大板

液压系统

• 可靠且易维护的液压系统，适合批量生产
• 切割过程中，液压调节的顶料装置将板材固定在接近切缝的位置

后挡料

• 坚固的后挡料系统，适应苛刻的生产环境
• 预压滚珠丝杠安装于防护外壳内，确保精度与耐久性

设备

• 操作友好的 ESTUN E21 NC 精确定位后挡料，适用于单次切割与程序运行
• 通过带急停开关的移动脚踏开关操作机器
• 阴影光线显示在板材上以指示精确切割线
• 标配上下刀用于不锈钢（4 刃面）

安全

• 全长指护板带可折叠段（最高可折叠至 1,000 mm），便于观察切割线
• 后方光栅保护工作区域
• 安全设计符合现行 CE 标准

标配

• ESTUN E21S NC 控制 — 定位、切割中回缩、自动回原点、参数备份/恢复、最多 40 个程序 / 25 个步骤
• 气动板材支撑用于薄板的精确定位
• 可控后挡料用于精确的单次与批量切割
• 阴影式切割线便于精确对齐
• 三根前支撑臂（长度 1,000 mm）
• 带急停的移动脚踏开关
• 手动切缝调节
• 可翻转的全长指护板
• 后方光栅安全系统
• 标配不锈钢刀具（4 刃面）
• 操作工具及使用手册

可选件

• 液压油冷却器 — 适用于批量生产或高温环境
• 自动集中润滑 — 降低维护时间与磨损

技术参数

• 型号：KHT 3006 M NC
• 工作长度：3,200 mm
• 喉口深度：150 mm
• 切割角度：1.5°
• 行程次数：14 H/min
• 顶紧装置：13 个（容量 20 t）
• 工作台尺寸：3,530 mm x 465 mm x 800 mm
• 后挡料极限：1,000 mm
• 后挡料进给速度（X）：2,280 mm/min
• 前支撑臂：3 个位置，长度 1,000 mm
• 切割能力：最大 6 mm @ 450 N/mm²；最大 4 mm @ 700 N/mm²；最小 0.6 mm
• 主电机功率：7.5 kW
• 液压油箱容积：250 l
• 外形尺寸（长 x 宽 x 高）：3.84 m x 1.68 m x 1.62 m
• 重量：6,700 kg
