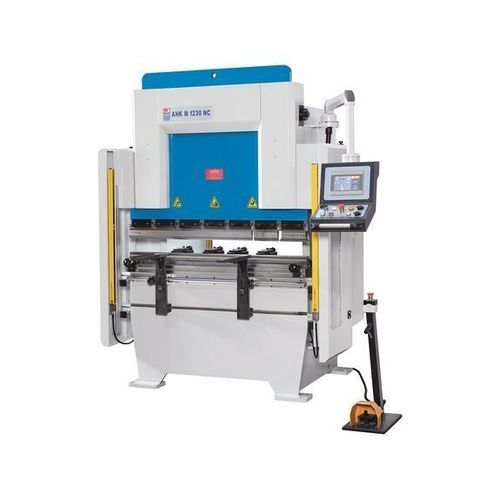

液压压弯机 AHK M 1230数控精准
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 液压
- 控制类型
- 数控
- 其他特性
- 精准
- 压力
30 tf
- 折弯长度
1,250 mm
(49.2 in)- 发动机功率
3 kW
(4.08 hp)- 机器长度
1,760 mm
(69 in)- 机器宽度
1,380 mm
(54.33 in)- 机器高度
2,140 mm
(84.25 in)- 打包重量
1,700 kg
(3,748 lb)- 日冲压
265 mm
(10 in)- 最大行程
150 mm
(6 in)
产品介绍
产品描述
AHK M 1230 NC 是一款油压折弯机，作为完整 CNC 折弯机的一种经济型 NC 替代方案开发。其采用应力消除的焊接钢架、伺服/电机驱动的后挡料轴和触摸屏 NC 控制，可实现直接定位或调用存储的折弯程序，适用于批量重复生产的零件和型材加工。
主要特点
技术参数（表）
工作区
行程
进给
驱动功率
尺寸与重量
产品详情
后挡料
AHK M 1230 NC 是一款油压折弯机，作为完整 CNC 折弯机的一种经济型 NC 替代方案开发。其采用应力消除的焊接钢架、伺服/电机驱动的后挡料轴和触摸屏 NC 控制，可实现直接定位或调用存储的折弯程序，适用于批量重复生产的零件和型材加工。
主要特点
- 应力消除焊接钢结构
- 直接测量折弯角度
- 带触摸屏的人机界面 NC 控制
- X 轴与 R 轴伺服/电机驱动后挡料
- Promecam 欧式刀具接口
技术参数（表）
工作区
- 压力：30 t
- 折弯长度：1250 mm
- 立柱间距：1010 mm
- 喉深：255 mm
- 行程：150 mm
- 开口高度：265 mm
- 台面宽度：130 mm
行程
- X 轴行程：500 mm
- R 轴行程：140 mm
进给
- 折弯速度：10 mm/s
- 快速进给：120 mm/s
- 返回速度：70 mm/s
驱动功率
- 主传动电机：3 kW
- X 轴电机：0.55 kW
- R 轴电机：0.25 kW
尺寸与重量
- 液压油箱容积：90 l
- 外形尺寸（长×宽×高）：1.76 m x 1.38 m x 2.14 m
- 重量：1,700 kg
产品详情
- 机架与上模：精密的应力消除焊接钢机架，刚性弯曲梁和两侧油缸；大喉深与窄台面设计，便于执行复杂折弯序列。
- 液压系统：液压单元与油箱位于机架上部，节省空间并提高刚性；通过扭转轴连接两缸的深度限位，实现上梁的精确定位。
- 前支撑臂：可调高度的支撑臂，带止挡脊以便定位工件。
- 折弯工具与夹持：Promecam 工具座支持多种折弯工具；手动快装夹紧减少换刀时间；配备多种折弯模具。
- 安全与产能：安全设计符合现行 CE 要求；工作区域周围配备光幕保护。
- 控制：触摸屏 NC HMI，可直接输入和调用功能；手动、半自动和自动模式；手动模式下轴可电动定位；存储 500 组数据；支持 USB 或网络导入导出；显示器关闭后轴位置保持。
后挡料
- NC 控制后挡料，采用线性导轨与大规格预加载滚珠丝杠，确保稳定性并降低维护。
- R 轴电动化可精确设置挡料高度；后挡料指侧向定位在平稳的线性导轨上运行。
