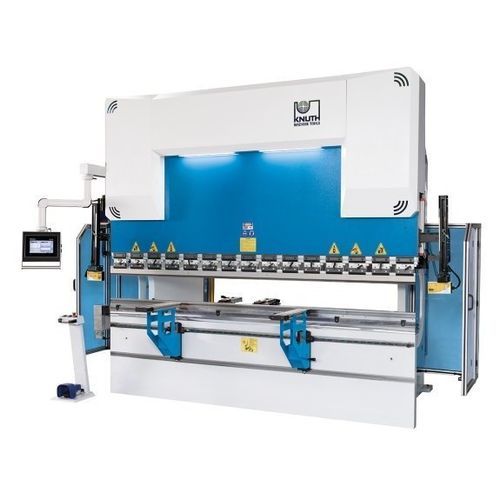

液压压弯机 AHK V 13040CNC数控精准
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 液压
- 控制类型
- CNC数控
- 其他特性
- 精准
- 压力
40 tf
- 折弯长度
1,300 mm
(51.2 in)- 发动机功率
5.5 kW
(7.48 hp)- 机器长度
2,300 mm
(91 in)- 机器宽度
2,500 mm
(98.43 in)- 机器高度
2,450 mm
(96.46 in)- 打包重量
4,210 kg
(9,281 lb)- 日冲压
425 mm
(17 in)- 最大行程
210 mm
(8 in)
产品介绍
概述
AHK V 13040 CNC 系列为符合欧洲标准的工业板材折弯用液压折弯机。配备 DELEM 图形触摸屏 CNC 控制，提供精准的折弯过程控制、灵活的后挡料配置以及适用于重复生产的坚固机械结构。
主要特点
机架
工作区域
凸起（可选）
液压系统
后挡料
前支撑臂
折弯工具
安全与生产率
标准配置
技术参数
AHK V 13040 CNC 系列为符合欧洲标准的工业板材折弯用液压折弯机。配备 DELEM 图形触摸屏 CNC 控制，提供精准的折弯过程控制、灵活的后挡料配置以及适用于重复生产的坚固机械结构。
主要特点
- 40 t 压力，折弯长度 1,300 mm
- DELEM 触摸屏便于高效编程
- 优质液压与电子元件
- 工具处激光光学安全系统（AKAS）
- 可选电动凸起（crowning）确保均匀折弯
机架
- 采用认证原材料制造的钢制机架，具有高刚性和高精度
- 焊接后消除内应力，安装面在 CNC 中心加工
- 受拉构件采用大半径设计以避免焊接裂纹
- 大型预应力上梁优化以减少变形
- 测量系统支架在最大载荷时补偿变形以保证精度
- 导轨、活塞轴承和密封件按垂直载荷优化设计以延长使用寿命
工作区域
- 深口、长行程及窄台面为复杂折弯工序提供充足空间
凸起（可选）
- 下台电动凸起可在整个折弯长度上保证一致的折弯结果，适用于较厚板材
液压系统
- 液压缸按机型要求定制并在厂内加工修磨
- 活塞由锻造钢制成，经过淬火、研磨和镀铬处理
- 采用知名厂家液压阀块和阀门以保证可靠性
- 安全阀在过载情况下保护系统免受损坏
后挡料
- 后挡料结构坚固、易于维护
- 挡料指可从机器前方通过安全工具快速调节
前支撑臂
- 刚性支撑臂在直线导轨上平稳移动，可在目标位置夹紧
- 齿条定位可快速垂直调整支撑臂
- 坚固工业刷便于搬运并保护板材表面
折弯工具
- Promecam（欧洲）工具座支持广泛的工具选择
- 所有工具均经淬火和研磨，便于精确调校
安全与生产率
- AKAS 激光安全系统在不影响功能的情况下监控工具区域
- 安全方案基于现行 CE 指令
- 机器后部光幕和侧面坚固防护确保工作区安全
标准配置
- DELEM DA-53T 触摸控制（4 轴 CNC）
- 带直线导轨与循环滚珠丝杠的 X 轴后挡料
- 快速夹紧上模与 EUROPEAN TYPE 上模（835 mm 分段）
- EUROPEAN TYPE 下模 4V H: 60x60 mm
- AKAS 激光光学安全系统与后部光栅
- 带急停开关的脚踏开关、2 个可移动前支撑臂、2 个高度可调后挡料指
- ECO 模式节能功能及操作手册
技术参数
- 折弯力：40 t
- 折弯长度：1,300 mm
- 立柱间距：1,100 mm
- 口深：310 mm
- 行程：210 mm
- 开口高度：425 mm
- 工作台宽度：110 mm
- 工作台高度：850 mm
- X 轴行程：750 mm
- 折弯速度：10 mm/s
- 快速进给：180 mm/s
- 返回速度：120 mm/s
- X 轴进给速度：600 mm/s
- 主传动功率：5.5 kW
- 液压箱容积：120 l
- 外形尺寸（长 x 宽 x 高）：2.30 m x 2.50 m x 2.45 m
- 重量：4,210 kg
