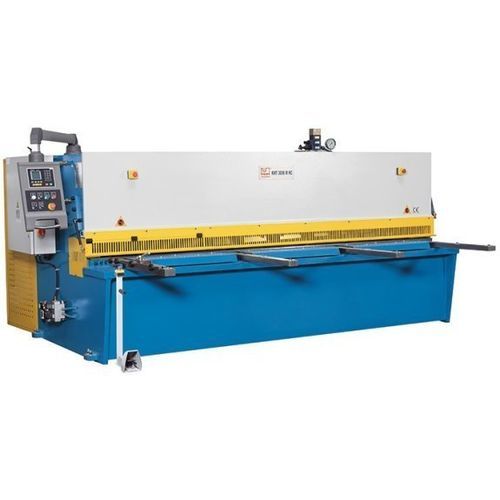

液压剪切机 KHT 3008 M NC

钢板摆式振荡式

产品概述
KHT 3008 M NC 为摆梁式液压闸式剪板机，适用于实现直线切割并确保切件可靠脱落。切削横梁在机身固定的回转轴承中导向，坚固的后挡料由 ESTUN E21 NC 精确定位。

主要特性

• ESTUN E21 NC 数控
• 带预拉紧滚珠丝杠的后挡料
• 气动顶料装置
• 上下刀可用于不锈钢切割
• 可调角度挡块

工作区
工作长度：3200 mm
喉深：150 mm
切割角度：1.5°
每分钟冲次：10 H/min
顶料位置：13 个
顶料能力：26 t
工作台尺寸：3.530 mm x 500 mm x 800 mm

后挡料
后挡行程：1.000 mm
X 轴进给速度：2.280 mm/min

前支撑臂
支撑臂数量：3 根
支撑臂长度：1.000 mm

切割能力
最大板厚（450 N/mm²）：8 mm
最小板厚（400 N/mm²）：0.8 mm
最大板厚（700 N/mm²）：5 mm
最小板厚（700 N/mm²）：0.8 mm

驱动能力
主传动电机功率：11 kW
液压油箱容积：250 l

尺寸与重量
设备外形尺寸（长×宽×高）：3.85 m x 1.85 m x 1.76 m
重量：8.300 kg

产品详情

• 机架：应力消除焊接钢结构，摆梁式设计可在每次切割后自动恢复上下刀间距，实现低扭曲切割并便于间隙调整。
• 工件支撑：大尺寸工作台配球滚，刚性可调角度挡块；长而坚固的支撑臂，便于大板操作。
• 液压系统：可靠且维护量低；液压调节的顶料装置可在切割线上附近稳固工件。
• 后挡料：面向严苛生产环境的坚固机构；预拉紧滚珠丝杠装于防护壳内。
• 配置：ESTUN E21 NC 实现精确定位（单切与程序运行）；带急停的移动脚踏开关；用于切线对准的影线/光线指示；适用于不锈钢的上下刀具。
• 安全：全长指护罩带可折叠段（1000 mm）以提高切线可视性；符合 CE 的安全装置；后方工作区光栅保护。

标准配置

• NC 控制 ESTUN E21S（后挡定位，程序功能）
• 气动顶料装置
• NC 控制后挡料
• 影线切割线指示
• 前支撑臂（3 位；1.000 mm）
• 带急停的脚踏开关
• 手动切缝调整
• 带翻起段的全长指护罩
• 后部工作区光栅
• 适用于不锈钢的上下刀具
• 操作工具与使用手册

可选配置

• 液压油冷却器（系列生产或高温运行建议）
• 自动中央润滑系统
• 备用刀具组（上刀 2 刃、下刀 4 刃等）

技术参数

• 型号：KHT 3008 M NC
• 工作长度：3200 mm
• 喉深：150 mm
• 切割角度：1.5°
• 冲次：10 H/min
• 顶料位置：13
• 顶料能力：26 t
• 工作台尺寸：3.530 x 500 x 800 mm
• 后挡行程：1.000 mm
• 后挡进给速度：2.280 mm/min
• 前支撑臂：3 × 1.000 mm
• 切割能力 (450 N/mm²)：0.8–8 mm
• 切割能力 (700 N/mm²)：0.8–5 mm
• 主传动电机：11 kW
• 液压油箱：250 l
• 外形尺寸（L×W×H）：3.85 m × 1.85 m × 1.76 m
• 重量：8.300 kg
