液压剪切机 KHT 2506 M NC

钢板摆式振荡式

产品概述

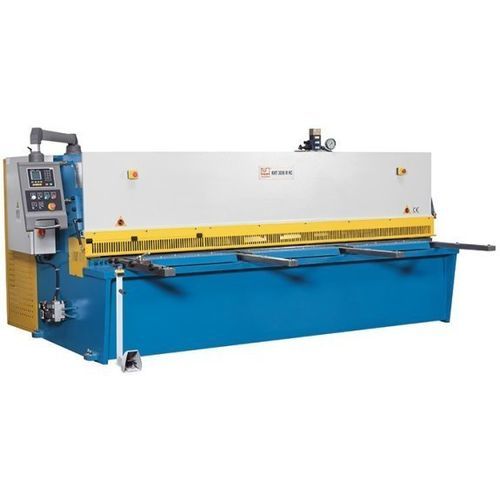

KHT 2506 M NC 是一款采用摆动梁结构的液压闸式剪板机。切割梁在固定于机身的回转轴承中导向，可实现直线切割并防止上下刀片卡住。坚固的后挡料由 ESTUN E21 数控器精确定位。

主要特性

• ESTUN E21 数控，提供精确定位
• 带预压的滚珠丝杠后挡料
• 气动板材提升保持装置
• 上下刀片适用于不锈钢加工
• 可调角度挡料和长支撑臂

机架结构

• 经去应力处理的焊接钢制机架，摆动梁结构。
• 切割梁通过摆动运动在每次切割后恢复刀片间隙，从而降低切割扭曲。
• 优点：材料释放可靠、刀具寿命延长、切口间隙易于调整。

材料支撑

• 大型工作台配滚珠，便于平稳搬运。
• 刚性可调角度挡料，确保板材准确定位。
• 长而坚固的前支撑臂（3 个位置，1,000 mm）用于支撑大板材。

液压系统

• 可靠且低维护的液压系统，便于检修。
• 液压可调的压料装置在切割过程中将板材固定在切割线附近。

后挡料

• 用于严苛生产环境的坚固后挡料系统。
• 预压滚珠丝杠安装在防护外壳内以保证耐用性与精度；X 轴进给速度：2,280 mm/min。

配置

• 便于操作的 ESTUN E21 数控，支持单次切割与程序运行。
• 带急停开关的移动脚踏单元。
• 影线（shadow light）切割线用于精确的目视对位。
• 标准上下刀片可翻磨并适用于不锈钢（4 个切削面）。

安全

• 全长指护罩可折放至 1,000 mm，以便更好地观察切割线。
• 后侧工作区设有光栅保护；安全设计符合相关 CE 规范。

标准配置（部分）

• NC 控制 ESTUN E21S
• 气动板材支撑（板材提升装置）
• NC 控制后挡料
• 影线切割线
• 前支撑臂（3 个位置，1,000 mm）
• 带急停的脚踏开关
• 手动切缝间隙调节
• 全长可折叠指护罩
• 后工作区安全系统（光栅）
• 适用于不锈钢的标准刀具（4 切削面）
• 可调角度挡料；操作工具与使用手册

技术参数

• 型号：KHT 2506 M NC
• 工作长度：2500 mm
• 空口深度：150 mm
• 切割角度：1.5°
• 每分钟行程数：18 H/min
• 压料数：10 个；压料能力：15 t
• 工作台尺寸：2,820 mm x 400 mm x 800 mm
• 后挡料后止：1,000 mm；X 轴进给速度：2,280 mm/min
• 前支撑臂：3 个位置，长度 1,000 mm
• 切割能力：450 N/mm² 最大 6 mm；700 N/mm² 最大 4 mm；最小 0.6 mm
• 主传动电机额定功率：7.5 kW
• 液压油箱容积：190 l
• 外形尺寸（L x W x H）：3.13 m x 1.53 m x 1.6 m
• 重量：5,000 kg
