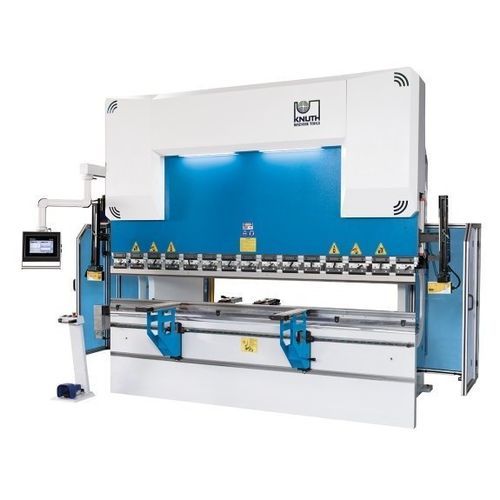

液压压弯机 AHK V 30400 CNC

CNC数控精准

概述
AHK V 30400 CNC 是一台额定 400 t 的 CNC 折弯机，按欧洲标准设计用于工业折弯加工。标配 DELEM 图形触控屏，便于快速 CNC 编程与过程控制；支持多种后挡料配置和模块化选项，以满足不同生产需求。

要点

• 400 t 压力，折弯长度 3.100 mm
• 标配 DELEM DA-53T 触控控制器
• Promecam 欧洲型刀具夹持系统
• 工具处 AKAS 激光光学安全系统
• 电动弯曲补偿（Bombing，标准配置）

工作区
压力: 400 t
折弯长度: 3.100 mm
立柱间距: 2.500 mm
悬臂深度: 510 mm
行程: 310 mm
净开口: 525 mm
工作台宽度: 154 mm
工作台高度: 1.000 mm

行程
X 轴行程: 750 mm

进给
折弯速度: 8 mm/s
快速进给: 120 mm/s
返回速度: 130 mm/s
X 轴进给速度: 600 mm/s

驱动功率
主传动电机额定功率: 37 kW

尺寸与重量
液压油箱容积: 350 l
外形尺寸 (长 x 宽 x 高): 4,3 m x 2,95 m x 3,2 m
重量: 20.000 kg

产品细节

• 机架: 采用认证原材料制造的钢制机架；焊接并消除内应力；所有安装面在 CNC 中心加工；上梁可预应力以减小变形；测量系统支架用于补偿变形；导轨、轴承和密封件按垂直载荷优化设计。
• 工作区: 大的悬臂、长行程和窄工作台，适合复杂折弯序列和板材操作。
• 弯曲补偿: 下工作台电动弯曲补偿（本型号标配），保证全长折弯一致性，适用于较厚板材。
• 液压系统: 专用缸体并在厂内珩磨；锻造钢活塞，经硬化、研磨和镀铬处理；液压块和阀由知名厂家提供；安全阀防止过载损坏。
• 后挡料: 结构坚固、维护方便；挡料指可从机前快速调节以缩短换线时间。
• 前支撑臂: 线性导轨上的刚性支撑臂，可锁定位置；齿条用于快速高度定位；工业刷保护板材表面。
• 折弯刀具: Promecam 刀具接口（欧洲标准），兼容多种刀具；刀具经淬火和磨削以实现精准定位。
• 安全与生产率: AKAS 激光安全系统在不限制功能的前提下监控刀具区域；符合 CE 的安全方案，配备后侧光幕和坚固侧防护。

标准配置

• DELEM DA-53T 2D 触控控制（4 轴）
• X 轴后挡料，线性导轨与滚珠丝杠
• 电动弯曲补偿
• 上刀具快速夹紧装置
• 工具处 AKAS 激光光学安全系统
• 后侧光幕
• 欧洲型刀具夹持系统（Promecam）
• EUROPEAN TYPE 上刀具（835 mm，分段）
• EUROPEAN TYPE 下刀具 4V H: 60x60 mm
• 带急停的脚踏开关
• 2 根可移动前支撑臂
• 2 个高度可调的后挡料指
• ECO 节能模式
• 操作手册

可选配置（示例）

• X、R 轴后挡料系统
• X 轴后挡料延长
• 额外后挡料指（件）
• 额外支撑臂（件）
• 电控柜空调
• DELEM DA58 2D TX、DA66T 3D 或 DA69T 3D 升级
• 适用于更长尺寸的 X、R、Z1、Z2 轴后挡料
• 上刀具高度从 H = 67.6 mm 升级至 H = 105 mm（用于 3.100 mm）

技术规格

• 型号: AHK V 30400 CNC
• 机型: 折弯机（CNC 控制）
• 控制系统: DELEM DA-53T（标准）
• 压力: 400 t
• 折弯长度: 3.100 mm
• 立柱间距: 2.500 mm
• 悬臂深度: 510 mm
• 行程: 310 mm
• 净开口: 525 mm
• X 轴行程: 750 mm
• 折弯/快速/返回速度: 8 mm/s / 120 mm/s / 130 mm/s
• 主驱动电机功率: 37 kW
• 液压油箱: 350 l
• 外形尺寸 (L x W x H): 4,3 m x 2,95 m x 3,2 m
• 重量: 20.000 kg
