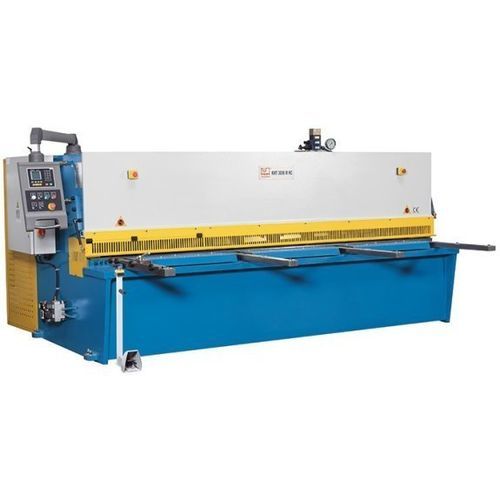

液压剪切机 KHT 2006 M NC

钢板摆式振荡式

概述
KHT 2006 M NC 液压剪板机采用摆动梁（swing‑beam）结构，保证切割直线性和可靠性。切割梁在固定于机身的枢轴轴承中导向，防止上下刀片卡阻。坚固的后挡可通过 ESTUN E21 数控控制器实现精确定位。

亮点

• ESTUN E21 数控控制，定位精确
• 后挡配预拉紧滚珠丝杠
• 板材气动提起装置
• 上下刀适用于不锈钢加工
• 可调角度挡

工作区（技术参数）
工作长度：2000 mm
工作长度（插入深度 750 mm）：1900 mm
喉深：150 mm
切割角度：1.5°
每分钟行程数：20 H/min
压板数：9 个位置
压板能力：14 t
工作台尺寸：2270 mm x 400 mm x 800 mm

后挡
后挡行程：1000 mm
X 轴进给速度：2280 mm/min

前支撑臂
支撑臂数量：3 个位置
支撑臂长度：1000 mm

切割能力
板厚（最大）– 450 N/mm²：6 mm
板厚（最小）– 400 N/mm²：0.6 mm
板厚（最大）– 700 N/mm²：4 mm
板厚（最小）– 700 N/mm²：0.6 mm

驱动功率
主传动电机功率：7.5 kW
液压油箱容积：190 l

尺寸与重量
外形尺寸（长 x 宽 x 高）：2.5 m x 2.15 m x 1.9 m
重量：4,500 kg

产品细节

• 机架：重型退应力焊接钢结构，摆动梁设计。切割梁以摆动运动工作，切割后上下刀间隙可自动恢复，从而减少扭曲、便于下料并延长刀具寿命。
• 材料支撑：大工作台配滚珠，设有刚性可调角度挡，便于安全对齐板材。长而坚固的支撑臂可稳固支撑大板。
• 液压系统：可靠且维护量小的液压系统。切割时油压可调的压板可在切缝附近稳固固定板材。
• 后挡：坚固的后挡系统适用于高强度生产环境。预拉紧滚珠丝杠安装在防护箱内。
• 装置：ESTUN E21 数控可在单切和程序运行中精确定位后挡；配移动脚踏板带急停开关；切割线通过阴影示意图显示；上下刀适用于不锈钢。
• 安全：可折叠的全长防护指条（可折叠至 1000 mm）以提高切割线能见度；安全配置符合 CE 要求；后方工作区由光栅保护。

技术规格

• 型号：KHT 2006 M NC
• 工作长度：2000 mm
• 喉深：150 mm
• 切割角：1.5°
• 行程：20 H/min
• 压板能力：14 t
• 工作台尺寸：2270 x 400 x 800 mm
• 后挡：1000 mm
• X 轴进给速度：2280 mm/min
• 支撑臂：3 个位置，长度 1000 mm
• 切割能力：450 N/mm² 下可达 6 mm；700 N/mm² 下可达 4 mm；最小厚度 0.6 mm
• 主电机：7.5 kW
• 液压油箱容量：190 l
• 机器外形尺寸（L x W x H）：2.5 m x 2.15 m x 1.9 m
• 重量：4,500 kg
