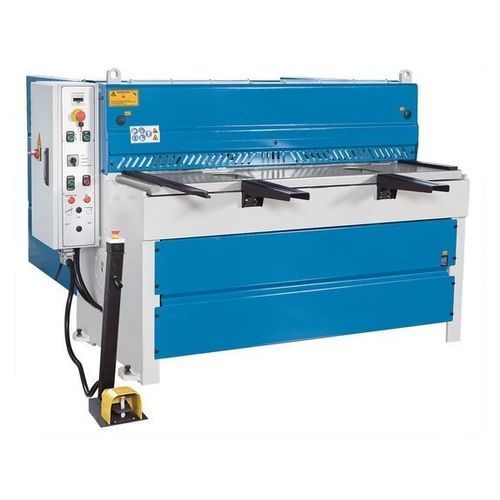

电动剪切机 KMT M 1503

钢板摆式机动

产品概述 KMT M 1503 是为工业生产中精密板材切割设计的电动剪板机。机器采用滑动块导向的切割梁，后挡料（后挡尺）为手动高精度定位。驱动功率与较小的刀口角度可降低工件扭曲，保证切割质量。

主要特点

• 整体焊接的刚性钢结构，滑动块导向
• 标配不锈钢加工专用刀片
• 上刀可翻转使用，下刀为多刃结构以延长使用寿命
• 750 mm 手动后挡，带行程指示
• 工作区由光幕与指防护装置保护

机身与传动系统

• 全焊接刚性床身确保切割梁稳定导向
• 滑动块导向实现精确且可重复的切割
• 上刀双面可用；下刀多切削刃以提高耐用性
• 前沿设有连续刚性压料装置，在切割线前固定板材

材料支撑

• 侧向方位挡简化板材相对于切割线的直角对齐
• 坚固的支撑臂和宽支撑台便于大板件的搬运
• 支撑臂提供两档位置以适应不同作业流程

人体工程学设计

• 明亮的 LED 切割线照明投射出清晰阴影，便于对准标记线
• 机罩设计支持自上而下的垂直视角，便于精确定位
• 集成切割计数器及易于接近的润滑和调节点，简化维护

后挡

• 通过手轮手动定位，配有模拟尺以实现精确定位
• 后挡工作区由光幕保护，保障操作安全

标准配置

• 750 mm 手动后挡
• 切割计数器
• 切割线照明与阴影照明
• 指防护笼、带光电传感器的后部保护罩
• 上刀（2 刃）/ 下刀（4 刃）
• 带急停的脚踏开关
• 带 T 形槽的直角臂、止挡和标尺
• 前置夹持臂（实心矩形型）
• 操作手册

技术参数 / 规格

• 型号: KMT M 1503
• 加工长度: 1560 mm
• 切割角: 2°
• 工作台高度: 810 mm
• 工作台深度: 390 mm
• 支撑臂: 2 个位置，450 mm
• 每分钟行程数: 35 H/min
• 后挡行程: 750 mm（手动）
• 切割能力 (450 N/mm²): 0.25 mm – 3 mm
• 切割能力 (700 N/mm²): 1.5 mm
• 主传动电机额定功率: 3 kW
• 外形尺寸 (长 x 宽 x 高): 2.1 m x 2.1 m x 1.26 m
• 重量: 1,500 kg
