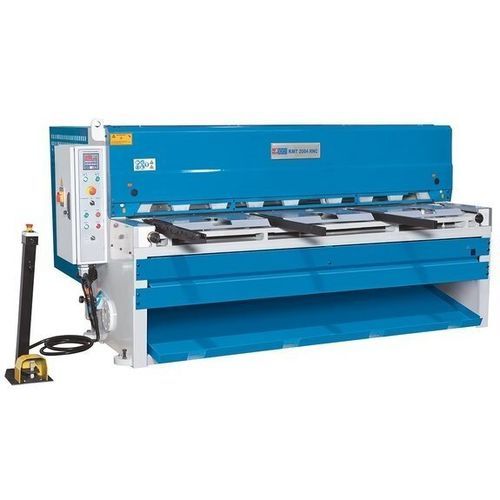

电动剪切机 KMT RNC 2004

钢板摆式CNC数控

产品概述
KMT RNC 系列本型号为工业板材精密剪切机，适用于板材切割。配置强劲驱动、滑块导向刀梁和小切割角，以将工件扭曲降至最低。切缝（kerf）可手动调节，后挡料由 NC 控制。集成的 Return-to-Sender 功能简化了切下板料的处理。

主要特性

• 实心焊接钢结构，滑块导向
• NC 控制后挡料，易于编程
• 自动、半自动和手动模式
• 标配不锈钢加工刀具
• 上刀可翻转，下刀多刃设计
• 切缝可调
• 适用于短料的 Return-to-Sender 功能

机架

• 高刚性全焊接钢机架，刀梁采用滑块导向
• 高精度导向确保切口整齐；随附不锈钢专用刀具
• 上刀可双面使用；下刀组件具有 4 个切削刃
• 连续刚性压料装置在切口前固定板材
• 切缝可手动调节以优化加工

人体工学设计

• Return-to-Sender 自动将切下件返回至操作员位置，提高流程效率和安全性
• 刚性侧角止挡便于板材与切线垂直的精确定位
• 坚固的支撑臂确保大板稳定支撑
• 嵌入式材料支承滚轮便于工件搬运并避免划伤
• 移动脚踏开关使操作员双手可自由操作工件
• 明亮的 LED 切线照明在划线处产生清晰阴影
• 机罩设计允许从上方垂直观察以实现精确对位
• 润滑点和调整螺钉易于接近，便于日常维护

后挡料

• 坚固的后挡料，配备滚珠丝杠和直线导轨，保证高定位精度
• 电动后挡料在自动、半自动和手动模式下实现精确定位
• NC 控制后挡料可快速编程
• 后挡料工作区由光幕保护
• 可选：用于支持 Return-to-Sender 功能的板料托举装置

设备

• 高品质电气元件确保可靠运行与高可用性
• 整机防护罩提供最大安全性；实用的设计与精密加工

技术规格

• 工作长度：2.060 mm
• 切割角度：1,3 deg
• 工作台高度：880 mm
• 工作台深度：455 mm
• 支撑臂数量：2 个位置
• 支撑臂长度：1.000 mm
• 每分钟行程数：31 H/min
• 后挡料（背尺）：750 mm
• 板厚（最小） - 450 N/mm²：0,2 mm
• 板厚（最大） - 450 N/mm²：4 mm
• 板厚（最大） - 700 N/mm²：2 mm
• 主传动电机功率：7,5 kW
• 外形尺寸（长 x 宽 x 高）：2,7 m x 2,35 m x 1,4 m
• 重量：3.100 kg
