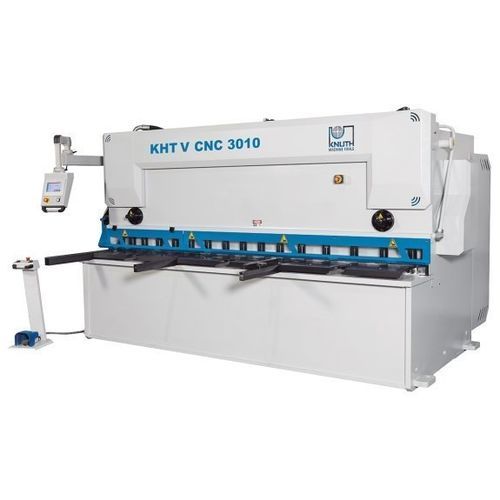

液压剪切机 KHT V 4013 CNC

钢板摆式CNC数控

产品描述
KHT V CNC系列闸式剪板机在先进的制造车间生产。采用导向刀杆并可调切割角度的结构，可确保工件扭曲最小化，从而减少返工。控制通过触摸屏操作。切缝、切割角度和切割长度可自动优化定位。高品质后挡料器坚固且精确，标准刀具适用于不锈钢。额外附件可扩展剪板机的应用范围。

亮点

• Cybelec Touch 8 控制系统
• 带预拉紧滚珠丝杠的伺服后挡料
• 可控切缝调节
• 可控切割角度调节
• 刀具适用于不锈钢

产品详情
机架

• 非常刚性的重型机架按严格公差焊接并回火处理
• 机架在先进的五轴铣床上一次装夹完成加工，以确保更精确的切割和更长的寿命
• 所有承受拉伸载荷的部件均采用大圆角设计，以彻底消除开裂风险
• 工作台采用下置刀具安装和刀杆设计，最大限度减少扭曲并优化载荷分布
• 所有部件均在现代喷漆与干燥工艺中处理，采用两道漆，每道最小厚度为60微米

材料支撑

• 大型工作台配有滚珠，侧向刚性角度挡块便于操作并确保板材对正
• 长而坚固的支撑臂可安全支撑大尺寸板材

液压系统

• 两个液压缸的抛光活塞具有2微米的表面等级，保证密封件长寿命
• 缸体采用高强度SAE 1040材料锻造
• 整体液压系统可靠、低维护且便于维修
• 切割过程中，液压调节的压料装置可在切缝附近牢固固定板材

后挡料与控制

• 用户可在可编程控制单元中输入板材长度、厚度和强度，系统将自动选择切缝、切割角度和切割长度的合适位置
• 后挡料系统非常坚固，适用于恶劣的生产环境
• 直线导轨和预拉紧滚珠丝杠安装在防护外壳内

配置

• 电气元件采用知名厂商产品，确保运行无故障和高可用性
• 上刀和下刀适用于不锈钢
• 机器通过带急停开关的脚踏开关操作，踏板可根据需要放置
• 上刀具有2个切削刃，下刀具有4个切削刃
• KHT CNC系列剪板机具备易于激活的ECO节能模式

安全

• 安全功能基于最新的CE法规
• 后部安装的光栅保护工作区安全

Caractéristiques / spécifications techniques

• 工作区域 — 工作长度: 4.100 mm
• 工作区域 — 开口深度: 150 mm
• 工作区域 — 切割角度: 0.5° - 2°
• 工作区域 — 每分钟行程数: 7 H/min - 13 H/min
• 工作区域 — 压料装置数: 20 位
• 工作区域 — 压料能力: 32 t
• 工作区域 — 工作台尺寸: 4.400 mm x 580 mm x 850 mm
• 后挡料 — 后挡长度: 1.000 mm
• 后挡料 — X轴进给速度: 9.000 mm/min
• 前支撑臂 — 支撑臂数量: 3 个位置
• 前支撑臂 — 支撑臂长度: 1.000 mm
• 切割能力 — 板厚 (最大) - 450 N/mm²: 13 mm
• 切割能力 — 板厚 (最大) - 700 N/mm²: 8 mm
• 驱动能力 — 主传动电机功率: 30 kW
• 驱动能力 — 液压油箱容积: 350 l
• 外形尺寸与重量 — 外形尺寸 (长 x 宽 x 高): 5,35 m x 3,7 m x 2,53 m
• 外形尺寸与重量 — 重量: 17.000 kg
