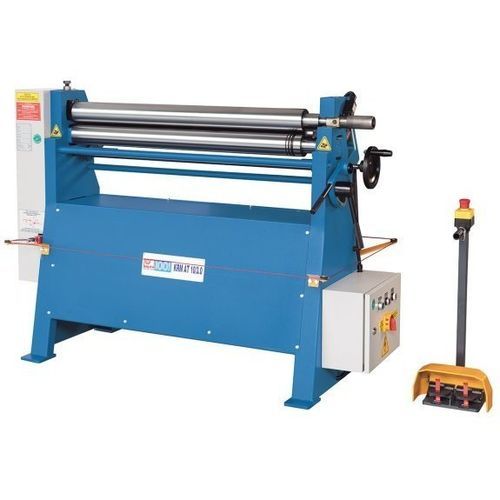

三辊卷板机 KRM AT 10/3,0

电动锥形不对称

概述
本机为用于薄板和板材精密弯曲的3辊卷圆机。非对称辊的几何结构在牵引-弯曲阶段提供最佳抓附力。后辊手动调节，顶辊可外摆以便取出管状弯件。

重点

• 非对称辊布置以提高抓附力
• 带制动装置的主电机，便于精确定位
• 硬化辊并带有导线插入槽（4/6/9 mm）
• 标配锥形弯曲功能

产品详情

• 类型：非对称辊布置的3辊板材卷圆机
• 机架：球墨铸铁刚性机身
• 辊：经硬化处理，适用于不锈钢加工
• 顶辊：可拉出/外摆，带偏心锁便于取件
• 后辊：手动进给（可选电动调节）
• 控制：带左右转向脚踏开关的移动控制面板
• 辊速：6 m/min；辊径：90 mm

标配

• 锥形弯曲功能
• 硬化辊
• 导线插入槽（4/6/9 mm）
• 急停安全绳
• 独立控制面板带脚踏开关
• 侧罩（电机防护）
• 使用手册

可选项

• 后辊位置数字显示器（精确定位用）
• 后辊电动调节

技术参数

• 工作长度：1050 mm
• 板厚（最大）– 450 N/mm²：3 mm
• 板厚（最大）– 700 N/mm²：1.5 mm
• 锥形弯曲最大板厚：2 mm
• 辊径：90 mm
• 辊速：6 m/min
• 导线槽直径：4 / 6 / 9 mm
• 主传动电机功率：1.1 kW
• 外形尺寸（长 x 宽 x 高）：1.63 m x 0.7 m x 1.2 m
• 重量：480 kg
