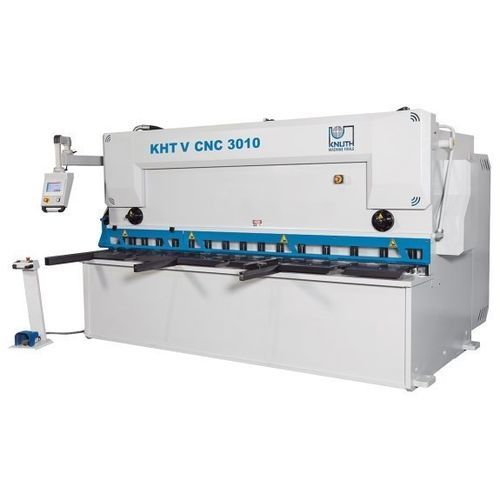

液压剪切机 KHT V 3010 CNC

钢板摆式CNC数控

概述
液压剪板机 KHT V 3010 CNC 专为需高精度、可重复性及高可用性的工业板材切割而设计。导向式刀梁并可调切割角度，最大程度减少工件扭曲，降低返工。配备 Cybelec 触摸屏控制，可自动设置切口间隙、切割角度与切割长度，实现高效稳定的加工。标配刀具适用于不锈钢，坚固的后挡料机构保证准确定位。可选配件扩展应用场景。

主要特点

• Cybelec Touch 8（CybTouch 8 G）触摸控制
• 带预紧滚珠丝杠的伺服后挡料
• 控制式切口间隙（刀隙）调整
• 控制式切割角度调整
• 上下刀具适用于不锈钢
• 带急停装置的脚踏操作
• ECO 节能模式

机架

• 焊接重型机架，焊后整备退火以确保高刚性
• 机架在 5 轴铣床上一次装夹加工以保证高精度
• 受拉部件采用大半径设计以防止开裂
• 工作台带下刀座和刀梁，设计以最小化扭转并优化载荷分布
• 两层喷涂工艺，现代烘干系统，每层 ≥ 60 µm

材料支撑

• 带滚珠的宽大工作台，便于搬运
• 牢固的侧向角度挡板，确保板材可靠对齐
• 长而坚固的前支撑臂，用于支撑大尺寸板材

液压系统

• 两缸活塞经研磨处理（表面等级 2 µm），延长密封寿命
• 缸体采用高强度 SAE 1040 锻造材料
• 可靠、低维护且便于检修的液压系统
• 可调液压压料器在切割过程中将板材紧靠切割线固定

后挡料与控制

• 操作员输入长度、厚度和材料强度；控制系统自动选择切口间隙、切割角度和切割长度
• 坚固的后挡料系统，适用于苛刻的生产环境
• 直线导轨与预压滚珠丝杠安装在防护外壳内

配置

• 采用知名厂家电气元件以保证高可用性
• 上刀具 2 刃，下刀具 4 刃，适用于碳钢及不锈钢
• 带急停的脚踏开关，踏板位置可灵活布置
• 支持 ECO 节能模式（长时间停机后自动关闭液压泵，可通过控制快速重启）

安全

• 安全设计符合现行 CE 要求
• 后部光电保护装置保护工作区域

技术参数

• 型号: KHT V 3010 CNC
• 工作长度: 3.050 mm
• 跨距（throat depth）: 150 mm
• 切割角度: 0.5° - 2°
• 冲程频率: 10 H/min - 19 H/min
• 压料器: 16 个
• 压料能力: 25 t
• 工作台尺寸: 3.380 mm x 550 mm x 830 mm
• 后挡料行程: 1.000 mm
• 后挡料进给速度（X 轴）: 9.000 mm/min
• 前支撑臂: 2 个，长度 1.000 mm
• 切割能力 (450 N/mm²): 10 mm（最大）
• 切割能力 (700 N/mm²): 6 mm（最大）
• 主传动电机功率: 22 kW
• 液压油箱容积: 200 l
• 外形尺寸 (长 x 宽 x 高): 4,15 m x 3,6 m x 2,1 m
• 重量: 9.600 kg
