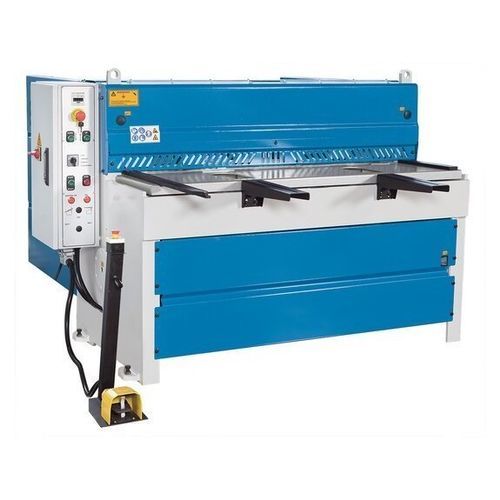

电动剪切机 KMT M 2003

钢板摆式机动

概述
KMT M 2003 是一款用于工业板材切割的电动断板剪，采用滑块导向并配备手动定位的后挡（后定位尺）。

主要特点

• 整体焊接的重型钢结构，带滑块导向
• 标配用于不锈钢切割的刀具
• 上刀可翻转，下刀多刃设计
• 带行程显示的手动后挡（750 mm）
• 工作区由光幕保护

产品详情
机身与驱动系统

• 刚性很高的整体焊接钢架，刀梁采用滑块导向，保证切割精度和平整的切口
• 标配不锈钢专用刀具
• 上刀可双面使用；下刀具有4个切削刃
• 连续压料装置在切缝前方固定位板

材料承载

• 刚性侧向挡料角便于将板材精确对齐到切缝
• 坚固的支撑臂（2档位，450 mm）确保大板材的稳定支撑
• 宽大的支撑台便于工件装卸

人体工学设计

• 明亮的 LED 切缝照明在标线处形成清晰阴影，便于定位
• 机罩设计允许从上向下垂直观察以实现精确对齐
• 内置切割计数器便于记录与管理
• 润滑点与调节螺钉布置便于日常维护

后挡 / 后定位尺

• 后挡通过手轮手动定位
• 模拟线性刻度便于精确定位并减少停机时间
• 后挡处的工作区可访问并由光幕保护

标准配置

• 750 mm 手动后挡
• 切割计数器
• 切缝照明及阴影照明
• 指护笼
• 带光电保护的后部安全罩（光幕）
• 下刀2个切削面，上刀4个切削面
• 带急停的脚踏开关
• 带T型槽、挡块和刻度的方尺臂
• 前部板料夹持臂（实体矩形型）
• 操作手册

可选配置

• 回退至后部的气动板材支撑系统
• 后挡数控（NC）控制（750 mm BRL）
• 后挡数控（NC）控制（1000 mm BRL）
• 2000 mm 切割长度用的额外刀具套件
• 0–180° 角度剪切装置

技术参数（表）
工作区
工作长度: 2060 mm
切削角度: 1.3°
工作台高度: 810 mm
工作台深度: 390 mm
支撑臂数量: 2 档位
支撑臂长度: 450 mm
每分钟行程数: 35 H/min

后挡
后挡行程: 750 mm

切割能力
板厚（最小）- 450 N/mm²: 0.25 mm
板厚（最大）- 450 N/mm²: 3 mm
板厚（最大）- 700 N/mm²: 1.5 mm

驱动功率
主驱动电机功率: 4 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）: 2.65 m x 2.10 m x 1.26 m
重量: 1,750 kg

技术参数 / 规格

• 型号: KMT M 2003
• 工作长度: 2060 mm
• 切削角度: 1.3°
• 工作台高度: 810 mm
• 工作台深度: 390 mm
• 支撑臂: 2 档位，450 mm
• 行程: 35 H/min
• 后挡行程: 750 mm（手动）
• 切割能力（450 N/mm²）: 0.25–3 mm
• 切割能力（700 N/mm²）: 最多 1.5 mm
• 主驱动电机: 4 kW
• 外形尺寸: 2.65 m x 2.10 m x 1.26 m
• 重量: 1,750 kg
