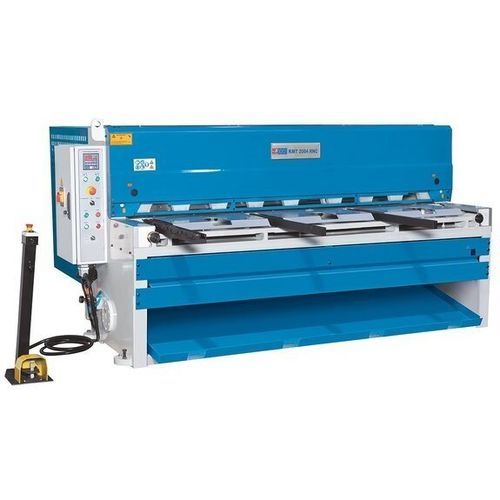

电动剪切机 KMT RNC 2504

钢板摆式自动

产品概述
该型号属于 KMT RNC 系列，是一款采用高品质组件并精密加工的板材剪切机。其强劲的驱动系统提供优异的切割性能。刚性结构配合滑块导向的刀梁和小切割角度，能实现工件最小变形的切割。切口间隙可手动调节，后挡料由数控（NC）定位控制。集成的 Return-to-Sender 功能大幅简化了板材段的搬运操作。

亮点

• 带滑块导向的整体焊接钢结构
• NC 控制的后挡料，便于编程
• 自动、半自动及手动三种工作模式
• 标配不锈钢加工刀具
• 可逆刀具具备多切削面
• 切缝间隙可调
• Return-to-Sender 功能

产品详情
机架

• 机架为非常刚性的整体焊接钢结构，刀梁采用滑块导向
• 高精度导向保证干净的切割边缘，且标配可加工不锈钢板的特殊刀具
• 上刀可双面使用，下刀元件具有4个切刃
• 刚性连续夹紧装置在切割线前固定板材
• 加工所需的最佳切缝间隙可手动调节

人体工程学设计

• “Return-to-Sender” 功能可将切下的板材自动返回到操作员位置，提高工序效率和操作安全
• 刚性侧向定位器便于将板材精确对准切割线的垂直方向
• 坚固的支撑臂确保对大板的可靠支撑
• 材料支撑滚轮嵌入工作台，便于工件搬运并避免划伤工件表面
• 可移动脚踏开关为操作提供灵活性，使操作员双手可自由拿放工件
• 切割线明亮的 LED 照明，确保清晰可见的标记线
• 机罩设计允许从上方垂直观察以便精确对齐
• 所有润滑点和调节螺钉便于维护保养

后挡料

• 配有滚珠丝杠和直线导轨的坚固后挡料，具备高定位精度
• 电动后挡料可在自动、半自动和手动模式下实现精确定位
• NC 控制的后挡料可快速简便地编程
• 后挡料工作区由光栅/光幕保护
• 可选的板材支撑装置可用于支持 Return-to-Sender 功能

装备

• 高品质电气元件确保可靠运行和最大可用性
• 整机防护罩提供最大安全性、实用设计和精密制造结构

参数 / 技术规格

• 工作区域
  工作长度：2.560 mm
  切割角度：1.3 deg
  工作台高度：880 mm
  工作台深度：455 mm
  支撑臂数量：2 个位置
  支撑臂长度：1.000 mm
  每分钟行程数：31 H/min
• 后挡料
  后挡料行程：750 mm
• 切割能力
  板厚（最小） - 450 N/mm²：0.2 mm
  板厚（最大） - 450 N/mm²：4 mm
  板厚（最大） - 700 N/mm²：2 mm
• 驱动能力
  主驱动电机额定功率：7.5 kW
• 尺寸与重量
  外形尺寸（长 x 宽 x 高）：3.2 m x 2.35 m x 1.4 m
  重量：3,500 kg
