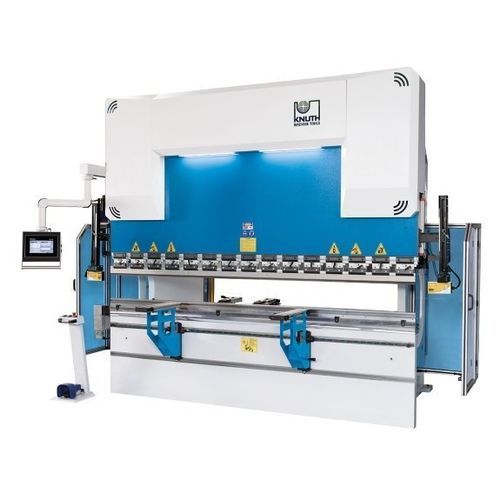

液压压弯机 AHK V 30320 CNC

CNC数控精准

产品概述
AHK V 30320 CNC 是一款额定 320 吨、折弯长度 3,100 mm 的工业级 CNC 折弯机，适用于需要高重复精度的钣金成形生产。机床配备 DELEM 图形触控屏，实现高效 CNC 编程与多轴过程控制。

核心亮点

• 320 t 压力、3,100 mm 折弯长度
• DELEM 图形触摸 CNC 支持多轴控制
• 经高端 CNC 加工的坚固焊接钢结构机架
• Promecam 工具夹持，工具淬火并研磨
• 工具位配备 AKAS 激光光学安全系统

机架

• 认证钢材制造，焊接去应力处理，安装面精密加工
• 上梁大尺寸预应力设计，最大程度减少载荷下变形
• 受拉部件采用大圆角设计以降低焊缝裂纹风险
• 导轨、活塞轴承和密封件按垂直载荷优化，延长寿命

工作区

• 大门深、长行程和窄工作台组合，便于复杂折弯序列与大型工件操作

凸度补偿（视型号而定）

• 可选电动下侧凸度补偿，确保在加工较厚板材时整个折弯长度上的一致成形精度

液压系统

• 为本机定制的液压缸，内部加工和研磨
• 锻造钢活塞经淬火、研磨并镀铬处理
• 采用知名厂家液压阀及液压块，配备安全阀防止过载损伤

后挡料

• 结构坚固、易维护；挡料指可从机前通过安全工具快速调节

前支撑臂

• 刚性支撑臂在直线导轨上平滑移动并可锁定位置；齿条实现快速高度定位；工业刷保护板材表面

折弯工具

• Promecam（欧洲型）工具座，兼容广泛工具；所有工具淬火研磨以保证精确安装

安全与生产力

• AKAS 激光安全系统对工具区域进行监控且不影响功能
• 安全设计符合最新 CE 要求；机后光幕与坚固侧护罩保护作业区

标准配置（部分）

• DELEM DA‑53T 四轴触控 CNC（10.1" 彩色触摸屏）
• 带线性导轨和滚珠丝杠的 X 轴后挡料
• 电动凸度补偿、上模快速夹紧、欧洲型模具夹持系统
• AKAS 激光光学安全系统、后部光幕、带急停开关的脚踏板
• 2 个可移动前支撑臂；2 个可调高度后挡料指；ECO 节能模式

可选配置（部分）

• X、R、Z1、Z2 轴后挡料系统，适配长度至 3,700 mm
• 附加挡料指、额外支撑臂、电柜空调
• DELEM DA58/DA66T/DA69T 控制器升级、PressMax DRM EcoPower、上模高度升级

资料 / 宣传册
本型号可提供数据手册（产品手册 / datasheet）。

技术规格

• 压力：320 t
• 折弯长度：3.100 mm
• 立柱间距：2.600 mm
• 门深：410 mm
• 行程：265 mm
• 开口高度：480 mm
• 工作台宽度：110 mm
• 工作台高度：920 mm
• X 轴行程：750 mm
• 折弯速度：8 mm/s
• 快进速度：140 mm/s
• 返回速度：130 mm/s
• X 轴进给速度：600 mm/s
• 主传动额定功率：30 kW
• 液压油箱容积：350 l
• 外形尺寸（长 x 宽 x 高）：4.1 m x 2.75 m x 3 m
• 重量：15.600 kg
