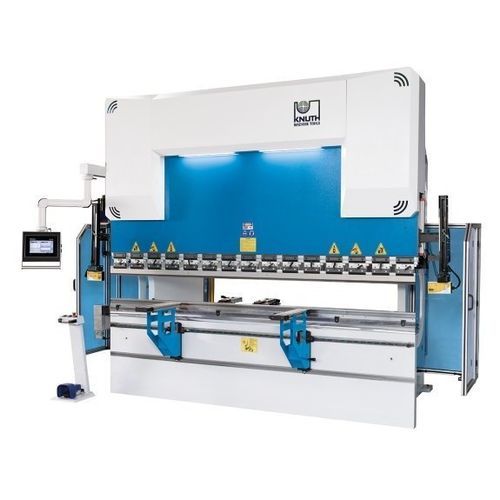

液压压弯机 AHK V 37220 CNC

CNC数控精准

概述
AHK V 37220 CNC 是一台液压 CNC 折弯机，压力量级为 220 t，折弯长度为 3,700 mm。配备 DELEM 图形触摸屏，用于高效的多轴编程，并提供模块化后挡料和卷弧（crowning）选项以满足批量生产需求。

要点

• 220 t 压力，折弯长度 3,700 mm
• DELEM 图形触摸屏 CNC 控制
• 工具处配备 AKAS 激光光学安全系统
• 电动卷弧与模块化后挡料选项
• CNC 加工的高刚性钢结构机架

工作区域
喉深（throat depth）：410 mm
行程：265 mm
净开口：480 mm
工作台宽度：110 mm
工作台高度：900 mm

移动范围
X 轴行程：750 mm

送料 / 速度
折弯速度：9 mm/s
快速进给：150 mm/s
回退速度：140 mm/s
X 轴进给速度：600 mm/s

驱动能力
主传动电机额定功率：22 kW

尺寸与重量
液压油箱容积：230 l
外形尺寸（长 x 宽 x 高）：5 m x 2,7 m x 2,85 m
重量：14.000 kg

机架

• 采用认证优质钢材制成的机架，在 CNC 加工中心加工以确保刚性和精度
• 焊接并消除应力的钢结构其装配面经过加工
• 受拉部件采用大半径设计以降低焊缝裂纹风险
• 上梁可预应力以将变形降至最低
• 测量系统支架在最大载荷下补偿变形以保持精度
• 导轨、活塞轴承和密封件按垂直载荷优化设计以延长使用寿命

工作区特点

• 较大喉深、较长行程和较窄工作台为复杂折弯工序提供充足空间

卷弧（可选）

• 电动下部卷弧可在整条折弯长度上保证厚板的均匀折弯效果

液压系统

• 液压缸按机床要求定制并内部加工与研磨
• 液压活塞为锻造钢制，经淬火、研磨并镀铬处理
• 液压块和阀件采用知名厂家产品以保证耐久可靠
• 安全阀在过载时防止系统损坏

后挡料

• 后挡料结构坚固、维护量低
• 挡料指可从机床前方通过安全工具快速调整

前部支撑臂

• 刚性支撑臂在直线导轨上平稳移动并可在所需位置夹紧
• 齿条机构实现支撑臂的快速垂直定位
• 工业刷简化板材搬运并保护表面

折弯工具

• Promecam（欧洲型）工具座支持多种工具选择
• 工具经淬火和研磨以实现精确装配

安全与生产率

• AKAS 激光安全系统在不影响功能的情况下监控工具区域
• 安全方案符合现行 CE 指令
• 后侧光幕与坚固的侧护罩保护工作区与操作员

标准配置（部分）

• DELEM DA-53T 2D 触控控制（4 轴 CNC，彩色触摸屏）
• X 轴后挡料配线性导轨与滚珠丝杆
• 电动卷弧
• 上部工具快夹
• AKAS 激光光学安全系统
• 光幕
• 欧洲型工具夹紧系统
• EUROPEAN TYPE 上刀具（835 mm 分段）
• EUROPEAN TYPE 下刀具 4V H: 60x60 mm
• 带急停的脚踏开关
• 2 个可移动前支撑臂
• 2 个可调高度的后挡料指
• ECO 节能模式
• 操作手册

可选配置（部分）

• X 轴与 R 轴后挡料系统
• 适用于最长 3.700 mm 的 X、R、Z1、Z2 轴后挡料
• 后挡料 X 轴延长
• 额外后挡料指
• 额外支撑臂
• 电控柜空调
• DELEM DA58 2D TX（4 轴）拓展
• DELEM DA66T / DA69T 3D 升级（最高 7 轴）
• PressMax DRM EcoPower 选项
• 上刀具从 H=67.6 mm 升级到 H=105 mm（适用于 3.700 mm）

技术参数

• 折弯力：220 t
• 折弯长度：3.700 mm
• 立柱间距：3.100 mm
• 喉深：410 mm
• 行程：265 mm
• 开口宽度：480 mm
• 工作台宽度：110 mm
• 工作台高度：900 mm
• X 轴行程：750 mm
• 折弯速度：9 mm/s
• 快速进给：150 mm/s
• 回退速度：140 mm/s
• X 轴进给速度：600 mm/s
• 主传动电机功率：22 kW
• 液压油箱容积：230 l
• 外形尺寸（长 x 宽 x 高）：5 m x 2,7 m x 2,85 m
• 重量：14.000 kg
