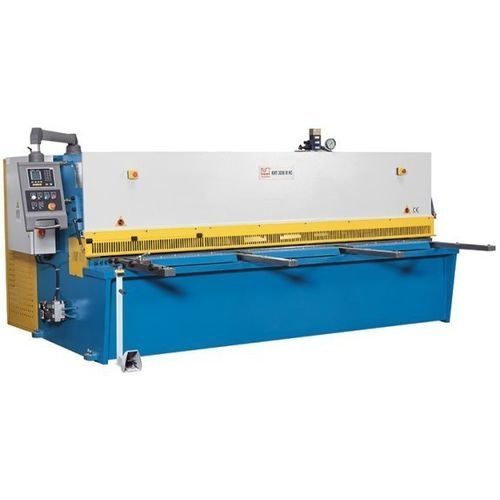

液压剪切机 KHT 4006 M NC

钢板摆式振荡式

概述
KHT 4006 M NC 是一款采用摆动梁（枢轴）切割结构的液压闸式剪板机。剪切梁在机身固定的回转轴承导向，保证切割直线性并防止上下刀片卡顿。后挡料通过 ESTUN E21 NC 控制器实现精确定位。

主要特点

• 用于后挡料精确定位的 ESTUN E21 NC 数控
• 预压球螺杆后挡料机构
• 气动板材支撑提升装置
• 刀具可用于不锈钢切割
• 可调角度挡料与长前支撑臂

机架

• 消除应力的焊接钢结构，摆动梁设计可降低切割扭曲
• 剪切梁以弧线运动，切割后恢复刀隙
• 优点：可靠的工件释放、稳定的切割质量、简便的刀隙调整

工件支撑

• 带滚珠的宽大工作台，便于板材搬运和对准
• 刚性可调角度挡料及四根前支撑臂（1,000 mm）

液压系统

• 可靠、低维护的液压系统，便于检修
• 液压可调的压紧元件在切割线附近固定板材

后挡料

• 适用于生产环境的坚固后挡料系统
• 预压球螺杆安装于保护罩内；X 轴进给速度：2,280 mm/min

配置

• 用于单次切割和程序运行的 ESTUN E21 NC 控制器
• 带急停的移动脚踏操作单元
• 通过阴影投影指示切割线
• 上刀和下刀可配置为不锈钢切割用

安全

• 全长指保护罩，带翻起段以便观察切割线（可翻起至 1,000 mm）
• 后部光栅保护后侧工作区
• 安全功能符合现行 CE 标准

技术参数

• 型号：KHT 4006 M NC
• 控制：ESTUN E21 NC
• 加工长度：4,000 mm
• 悬伸（深度）：150 mm
• 切割角度：1.5°
• 行程数：12 H/min
• 压紧装置：16 个位置，容量 24.5 t
• 工作台尺寸：4,330 mm x 500 mm x 800 mm
• 后挡料行程：1,000 mm（X 轴进给：2,280 mm/min）
• 前支撑臂：4 个位置，长度 1,000 mm
• 切割能力：450 N/mm² 时最大 6 mm；700 N/mm² 时最大 4 mm；最小厚度 0.6 mm
• 主电机：7.5 kW
• 液压油箱容积：250 l
• 外形尺寸（长 x 宽 x 高）：4.63 m x 1.85 m x 1.7 m
• 整机重量：8,600 kg
