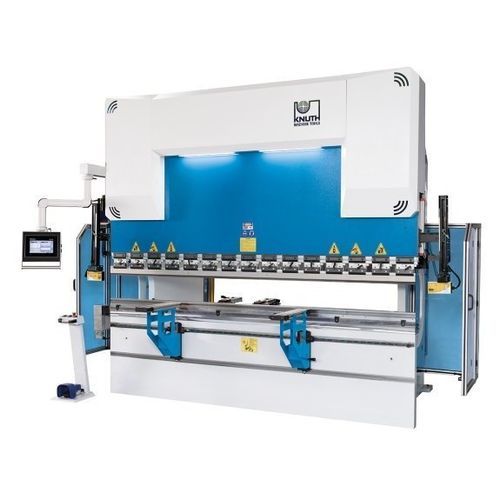

液压压弯机 AHK V 30220 CNCCNC数控精准
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 液压
- 控制类型
- CNC数控
- 其他特性
- 精准
- 压力
220 tf
- 折弯长度
3,100 mm
(122 in)- 发动机功率
22 kW
(29.91 hp)- 机器长度
4,100 mm
(161 in)- 机器宽度
2,600 mm
(102.36 in)- 机器高度
2,850 mm
(112.2 in)- 日冲压
480 mm
(19 in)- 最大行程
265 mm
(10 in)
产品介绍
产品概述 AHK V 30220 CNC 折弯机针对工业折弯加工设计，符合欧洲机械标准。机床配备 DELEM 图形触控屏，用于 CNC 编程与工艺控制，并可根据生产要求配置多种后挡料选项。
要点
机架
工作区
下模拱形（可选）
液压系统
后挡料
前支撑臂
折弯工具
安全与生产率
控制设备（DELEM）
技术参数
要点
- 机架与零部件经精密加工
- DELEM 图形触控控制（DA-53T）
- 刀具处激光光学安全系统（AKAS）
- 适用于厚板的电动下模拱形可选
- 专用液压缸与成熟的液压元件
机架
- 采用认证材料的钢制机架，在高端数控加工中心加工而成
- 应力释放的焊接结构并加工安装面
- 上梁大尺寸设计，可预应力以减少变形
- 测量系统支架在大载荷下补偿变形
- 导向、柱塞轴承及密封件按垂直承载优化设计
工作区
- 大口深、长行程及窄工作台，为复杂折弯序列提供空间
下模拱形（可选）
- 电动下模拱形可选，在加工较厚板材时保证整条折弯长度的均匀结果
液压系统
- 为本机定制、内部精磨的液压缸
- 锻造钢活塞，经淬火、研磨和镀铬处理
- 采用知名厂家液压块和阀件
- 安全阀在超载时保护系统
后挡料
- 结构坚固、维护工作量小
- 挡料指可从机前使用安全工具快速调整
前支撑臂
- 刚性支撑臂在直线导轨上平稳移动，并可在所需位置夹紧
- 齿条机构实现快速垂直定位
- 工业刷便于板料搬运并保护表面
折弯工具
- Promecam 类型刀具安装座，兼容多种刀具
- 刀具经淬火和研磨，便于精确调节
安全与生产率
- AKAS 激光安全系统监控刀具区域且不限制功能
- 安全方案符合现行 CE 指令
- 机后光幕和坚固侧护罩确保工作区安全
控制设备（DELEM）
- DELEM DA-53T：10.1" TFT 触控屏，标准支持最多 4 轴（Y1/Y2, X, R）
- 热键导航、USB 备份、刀具/材料/产品数据库
- 轴控制高级算法、编程功能，支持串联与离线选项
技术参数
- 型号：AHK V 30220 CNC
- 压力：220 t
折弯长度：3.100 mm
立柱间距：2.600 mm
工作距离（口深）：410 mm
行程：265 mm
开口高度：480 mm
台面宽度：110 mm
台面高度：900 mm - X 轴行程：750 mm
- 折弯速度：9 mm/s
快进速度：150 mm/s
回程速度：140 mm/s
X 轴进给速度：600 mm/s - 主驱动电机功率：22 kW
- 液压油箱容积：350 l
外形尺寸（长 x 宽 x 高）：4.1 m x 2.6 m x 2.85 m
重量：12,000 kg
