电动液压压弯机 AHK V 30135 CNCCNC数控精准
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 电动液压
- 控制类型
- CNC数控
- 其他特性
- 精准
- 压力
135 tf
- 折弯长度
3,100 mm
(122 in)- 发动机功率
15 kW
(20.39 hp)- 机器长度
4,050 mm
(159 in)- 机器宽度
2,550 mm
(100.39 in)- 机器高度
2,750 mm
(108.27 in)- 打包重量
9,000 kg
(19,842 lb)- 日冲压
480 mm
(19 in)- 最大行程
265 mm
(10 in)
产品介绍
概述

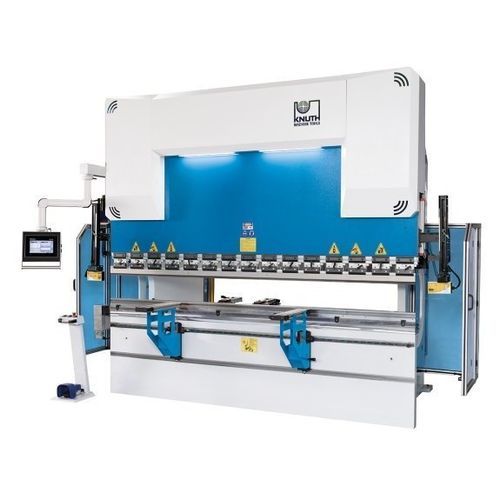

AHK V 30135 CNC 为符合欧洲标准的工业用数控折弯机。其采用现代化设计与高精度制造，并配备 DELEM 图形触摸屏控制，适用于小批量和大批量的可重复折弯加工。
亮点
机架
工作区
轧拱（可选）
液压系统
后挡料
前支撑臂
折弯工具
安全与生产效率
技术参数
AHK V 30135 CNC 为符合欧洲标准的工业用数控折弯机。其采用现代化设计与高精度制造，并配备 DELEM 图形触摸屏控制，适用于小批量和大批量的可重复折弯加工。
亮点
- 高精度加工与刚性钢结构机架
- 优质液压与电子元件
- DELEM 图形触摸屏数控系统
- 工具处 AKAS 激光光学安全系统
- 可选电动轧拱（bombing）与多种后挡料配置
机架
- 经认证钢材制成的机架，采用高端数控加工中心加工，保证刚性与尺寸精度
- 消除应力的焊接结构，受拉部件采用大半径设计以防焊缝裂纹
- 上梁可预应力设计，测量系统支架经加强以补偿加载时形变
- 导轨、活塞轴承和密封件按垂直载荷优化设计，延长使用寿命
工作区
- 大悬伸、长行程与窄工作台为复杂折弯序列提供良好操作空间
轧拱（可选）
- 下工作台电动轧拱（可选）可确保在折弯较厚板材时整个折弯长度上获得均匀的折弯结果
液压系统
- 为本机定制的液压缸，车间内制造并磨光
- 锻造液压活塞经淬火、研磨并镀铬处理
- 采用知名厂家液压块与阀件，保证长期可靠性
- 安全阀在过载时保护系统免受损坏
后挡料
- 后挡料结构坚固、维护简便；挡料指可从机前快速调整
前支撑臂
- 刚性支撑臂沿线性导轨平滑移动并可锁定于所需位置；齿条机构实现快速垂直定位
- 工业刷保护板材表面并简化搬运
折弯工具
- Promecam（欧洲）刀具座，兼容多种折弯刀具
- 刀具经淬火和研磨处理，确保精确定位
安全与生产效率
- AKAS 激光安全系统在不影响功能的前提下监控工具区安全
- 安全设计符合现行 CE 指令；后部光幕与坚固侧护罩保护工作区
技术参数
- 压力能力：135 t
- 折弯长度：3100 mm
- 立柱间距：2600 mm
- 悬伸：410 mm
- 行程：265 mm
- 开口：480 mm
- 工作台宽度：110 mm
- 工作台高度：900 mm
- X 轴行程：750 mm
- 折弯速度：10 mm/s
- 快速进给：160 mm/s
- 返回速度：130 mm/s
- X 轴进给速度：600 mm/s
- 主电机功率：15 kW
- 液压油箱容积：230 l
- 外形尺寸（长 x 宽 x 高）：4.05 m x 2.55 m x 2.75 m
- 重量：约 9,000 kg
