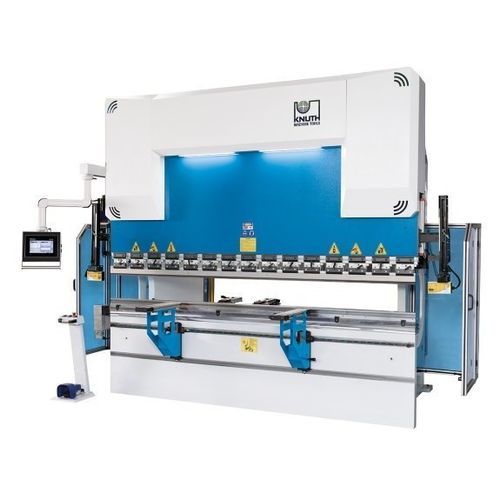

液压压弯机 AHK V 26100 CNC

CNC数控精准

产品概述
AHK V CNC 系列折弯机符合现代折弯设备的欧洲标准要求。采用先进设计技术开发并在现代化生产线上制造，机器在精度、可靠性和配置灵活性方面表现优异。所有 AHK V CNC 型号均配备 DELEM 图形触控屏，实现高效的 CNC 编程与折弯过程控制。多种后挡料选项可满足不同生产需求。

亮点

• 高精度加工与装配
• 优质液压与电子元件
• DELEM 图形触控 CNC 控制
• 刀具区域的 AKAS 激光光学安全系统
• 节省时间的装夹与处理方案

机架

• 采用认证材料的焊接钢机架，经应力释放并在高端 CNC 中心加工，具有超出平均水平的刚性与精度
• 受拉零件采用大圆角设计以避免焊接裂纹
• 大型预应力上梁经过优化以尽量减少变形
• 测量系统支架可在最大载荷下补偿变形，确保精度稳定
• 导轨、活塞轴承和密封件为最佳垂直载荷吸收设计，延长使用寿命

工作区域

• 较大喉深、长行程与窄工作台为复杂折弯工序提供充足空间

凸弧（部分型号可选）

• 电动下工作台凸弧可在加工较厚板材时确保整个折弯长度范围内的均匀折弯结果

液压系统

• 为本机定制设计的液压缸在内部制造并精磨
• 液压活塞为锻造钢制，内部制造后经淬火、研磨和镀铬处理
• 采用知名厂家液压块与阀门，确保持久可靠
• 安全阀在过载情况下保护系统免受损坏

后挡料

• 结构非常坚固且易于维护
• 后挡料指可通过机前直接使用安全工具快速调整

前支撑臂

• 刚性支撑臂在直线导轨上平稳移动，可在所需位置夹紧
• 齿条机构实现支撑臂快速垂直定位
• 坚固的工业刷便于板材搬运并保护表面

折弯工具

• 采用 Promecam（欧洲型）刀具夹具，可配多种折弯刀具
• 刀具经淬火和研磨处理，便于精确对刀

安全与生产率

• AKAS 激光安全系统对刀具区域进行监控，不影响功能性
• 安全理念基于最新 CE 标准
• 机后光幕与坚固的侧防护罩保护工作区域

技术规格

• 压力：100 t
• 折弯长度：2,600 mm
• 立柱间距：2,200 mm
• 喉深：410 mm
• 行程：265 mm
• 开口高度：480 mm
• 工作台宽度：110 mm
• 工作台高度：900 mm
• X轴行程：750 mm
• 折弯速度：10 mm/s
• 快速进给：180 mm/s
• 返回速度：130 mm/s
• X轴进给速度：600 mm/s
• 主电机功率：11 kW
• 液压油箱容量：230 l
• 外形尺寸（长 x 宽 x 高）：3.55 m x 2.5 m x 2.68 m
• 重量：7,200 kg
