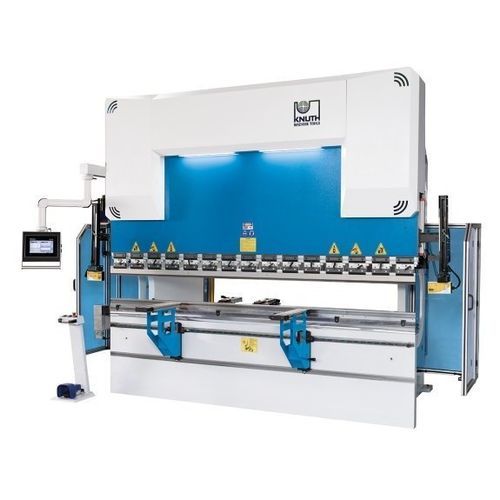

液压压弯机 AHK V 30175 CNCCNC数控4轴精准
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 液压
- 控制类型
- CNC数控
- 后挡板
- 4轴
- 其他特性
- 精准
- 压力
175 tf
- 折弯长度
3,100 mm
(122 in)- 发动机功率
18.5 kW
(25.15 hp)- 机器长度
4,100 mm
(161 in)- 机器宽度
2,550 mm
(100.39 in)- 机器高度
2,820 mm
(111.02 in)- 打包重量
10,500 kg
(23,149 lb)- 日冲压
480 mm
(19 in)- 最大行程
265 mm
(10 in)
产品介绍
概述
AHK V 30175 CNC 是一款用于工业薄板折弯的液压折弯机，采用精密加工的钢性机架与现代 CNC 控制，适用于需要高重复性和精度的生产。配备 DELEM 图形触摸控制和可选的后挡料系统，可满足多种折弯工况。
产品亮点
机架
工作区域
凸度（备注）
液压系统
后挡料
前支撑臂
折弯工具
安全与生产率
标准配置（部分）
可选配置（部分）
技术参数
AHK V 30175 CNC 是一款用于工业薄板折弯的液压折弯机，采用精密加工的钢性机架与现代 CNC 控制，适用于需要高重复性和精度的生产。配备 DELEM 图形触摸控制和可选的后挡料系统，可满足多种折弯工况。
产品亮点
- 175 t 压力，折弯长度 3.100 mm
- DELEM 图形触摸控制（标配 DA-53T）
- Promecam 工具夹持系统，工具已硬化并研磨
- AKAS 激光光学安全系统及后方光幕
- 电动凸度（机动轧位）和可配置的多轴后挡料
机架
- 解除内应力的焊接钢制机架，采用高端 CNC 加工中心加工，确保高刚性与重复性
- 大型预应力上梁，优化以减少载荷下变形
- 受拉构件采用大半径设计以降低焊缝裂纹风险
- 导轨、活塞轴承和密封件按垂直载荷优化，延长使用寿命
工作区域
- 较大的出料距离、长行程和窄工作台，为复杂折弯工艺提供充足空间（出料深度：410 mm；行程：265 mm）
凸度（备注）
- 电动下凸度在加工较厚板材时可保证整段折弯的一致性（部分型号为可选项）
液压系统
- 本厂定制并鏡面加工的液压缸，锻造钢活塞经硬化、磨削和镀铬处理
- 采用知名厂家液压块与阀件以保证可靠性
- 安全阀在过载情况下保护液压系统
后挡料
- 结构坚固、维护方便；挡料手指可从机前快速调整
- 可选多轴 X/R/Z 后挡料以适应更长工件
前支撑臂
- 刚性支撑臂在直线导轨上平稳移动，定位后可锁定
- 齿条装置用于快速垂直定位；工业刷保护板材表面
折弯工具
- Promecam（欧标）工具座，兼容广泛工具
- 所有工具均经硬化和研磨以实现精确调校；上模可分段配置
安全与生产率
- AKAS 激光安全系统在不影响功能的前提下监控模具区域
- 安全方案符合现行 CE 标准
- 后方光幕和坚固的侧防护罩保障工作区安全
标准配置（部分）
- DELEM DA-53T 四轴触控 CNC 控制
- 带直线导轨和滚珠丝杠的 X 轴后挡料
- 电动凸度，上模快速夹紧装置
- AKAS 激光安全系统，后方光幕
- 欧式工具夹紧系统；上模 835 mm 分段式
- 带急停开关的脚踏开关；2 个可移动前支撑臂
- ECO 节能模式；使用说明书
可选配置（部分）
- X、R、Z1、Z2 多轴后挡料系统（最长至 3.700 mm）
- 高级 DELEM 控制（DA-58、DA-66T、DA-69T）用于多轴控制
- 电柜空调；能耗/监测选项（Knuth PressMax DRM EcoPower）
- 附加后挡料手指/支撑臂；上模高度升级选项
技术参数
- 型号：AHK V 30175 CNC
- 压力：175 t
- 折弯长度：3.100 mm
- 支柱间距：2.600 mm
- 出料深度：410 mm
- 行程：265 mm
- 开口高度：480 mm
- 工作台宽度：110 mm
- 工作台高度：900 mm
- X 轴行程：750 mm
- 折弯速度：9 mm/s
- 快速进给：160 mm/s
- 返回速度：120 mm/s
- X 轴进给速度：600 mm/s
- 主驱动功率：18,5 kW
- 液压油箱容积：230 l
- 外形尺寸（长 x 宽 x 高）：4,1 m x 2,55 m x 2,82 m
- 重量：10.500 kg
