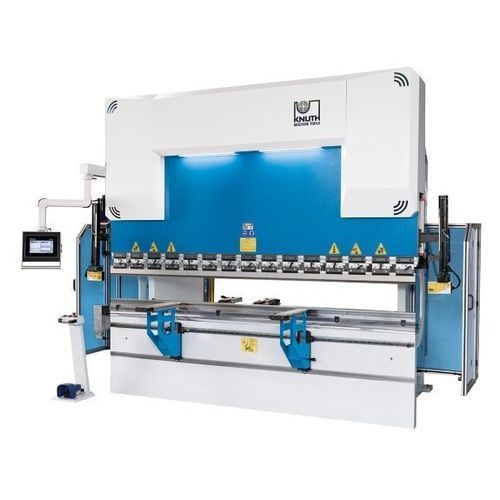

液压压弯机 AHK V 40320 CNCCNC数控精准
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 液压
- 控制类型
- CNC数控
- 其他特性
- 精准
- 压力
320 tf
- 折弯长度
4,100 mm
(161.4 in)- 发动机功率
30 kW
(40.79 hp)- 机器长度
5,300 mm
(209 in)- 机器宽度
2,900 mm
(114.17 in)- 机器高度
3,000 mm
(118.11 in)- 打包重量
18,500 kg
(40,786 lb)- 日冲压
480 mm
(19 in)- 最大行程
265 mm
(10 in)
产品介绍
概述
AHK V 40320 CNC 液压折弯机按欧洲标准设计，适用于重载工业折弯作业。配备 DELEM 图形触摸屏（DA-53T 及选配），支持高效 CNC 编程并对整个折弯过程实现全面控制。多种后挡料和附件选项可根据生产需求灵活配置。
主要特点
机架
工作区
弯形补偿（可选）
液压系统
后挡料
前支撑臂
折弯工具
安全与生产力
标准配置
技术参数
备注
AHK V 40320 CNC 液压折弯机按欧洲标准设计，适用于重载工业折弯作业。配备 DELEM 图形触摸屏（DA-53T 及选配），支持高效 CNC 编程并对整个折弯过程实现全面控制。多种后挡料和附件选项可根据生产需求灵活配置。
主要特点
- 高精度加工的钢制机架，兼容硬化成形工具
- 优质液压与电子元件，确保长期可靠性
- DELEM 图形触摸控制，支持多轴编程
- 工具处配备 AKAS 激光光学安全装置，后方设有光幕
- 节省时间的工艺细节设计及 ECO 节能模式
机架
- 经认证材料制成的钢制机架，焊接消除应力后在高端 CNC 中心加工
- 受拉部件采用大圆角设计以降低焊接裂纹风险
- 上梁可预应力处理以减少载荷下变形
- 测量系统支架设计可补偿变形以保持精度
工作区
- 大凹口、长行程和窄工作台为复杂折弯工序提供充足空间
弯形补偿（可选）
- 下工作台电动弯形补偿（可选）可在加工较厚板材时确保整段折弯长度的均匀结果
液压系统
- 为本机专门设计并内制加工的液压缸
- 锻造钢活塞经淬火、研磨并镀铬处理
- 采用知名厂家液压块和阀门；安全阀防止过载损坏
后挡料
- 结构坚固、维护量低；挡料手指可从机前快速用安全工具调整
前支撑臂
- 刚性支撑臂在直线导轨上平稳移动，并可在所需位置夹紧
- 齿条机构实现快速垂直定位；工业刷保护板材表面
折弯工具
- Promecam（欧洲型）刀具接口，兼容多种折弯刀具
- 刀具经淬火研磨以实现精确调节
安全与生产力
- AKAS 激光安全系统在不影响功能的前提下监控刀具区域
- 安全设计符合最新 CE 指令
- 后方光幕及坚固侧护罩保护工作区
标准配置
- Delem DA-53T 控制（2D 触摸屏，最多 4 轴）
- X 轴后挡料（直线导轨 + 滚珠丝杠）
- 电动弯形补偿、上刀快夹、AKAS 激光安全系统
- 光电障碍、带急停的脚踏开关、2 个可移动前支撑臂、2 个高度可调后挡料指、ECO 节能模式
技术参数
- 压力：320 t
- 折弯长度：4.100 mm
- 立柱间距：3.600 mm
- 凹口深度：410 mm
- 行程：265 mm
- 开口高度：480 mm
- 工作台宽度：154 mm
- 工作台高度：970 mm
- X 轴行程：750 mm
- 折弯速度：9 mm/s
- 快速进给：150 mm/s
- 返回速度：130 mm/s
- X 轴进给速度：600 mm/s
- 主电机功率：30 kW
- 液压油箱容量：350 l
- 外形尺寸（长×宽×高）：5.3 m × 2.9 m × 3 m
- 重量：18.500 kg
备注
- 可根据生产需求配置额外后挡料轴、更高级的 Delem 控制器、刀具延长件及自动化选项。
