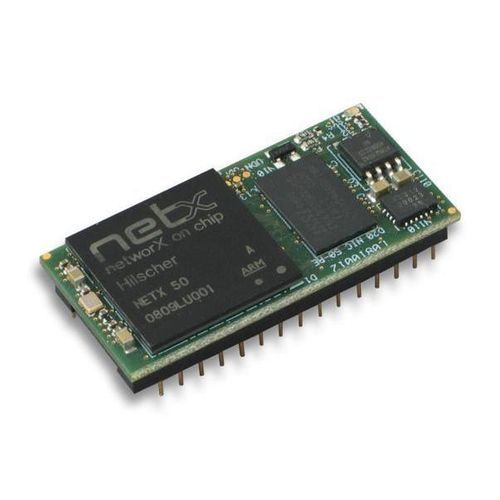

串行通信模块 NIC 50-RE/NHS

Modbus TCPEtherCATPowerlink

简要说明
NIC 50-RE/NHS 是一款紧凑型 DIL-32 通信芯片，无需散热器，设计用于为不具备自身主处理器的简单从站设备提供实时以太网连接。

亮点

• 适用于成本敏感现场设备的紧凑 DIL-32 模块
• 主机连接：通过 SPI 或 UART 支持 Modbus RTU
• 单一硬件通过加载不同固件可支持多种实时以太网系统
• 通过外部移位寄存器实现直接 I/O 数据连接（同步串行控制）
• 采用导热凝胶箔以降低高度
• 通过外壳壁直接散热（无需外部散热器）

描述
NIC 50-RE/NHS（netIC）是基于 netX 网络控制器的单芯片通信模块。其在紧凑的 DIL-32 尺寸内集成了完整的现场总线/实时以太网接口，包括集成的两口交换机和集线器。netX 技术覆盖广泛的现场总线和实时以太网系统；通过加载不同固件，单个 NIC 可用于多种通信系统。

串行主机接口（UART、SPI）通过简单的读写命令将有效载荷传送到应用端。广泛使用的 Modbus RTU 已作为串行协议实现。对于非常简单的从站应用，可通过同步串行接口控制传统移位寄存器作为数字 I/O，从而无需独立主处理器。基于 netX 提供 10 年供货保证。

订购信息
产品名称 | 零件号 | 简要描述
NIC 50-RE/NHS | 1541.101/ECS | 无散热器的 DIL-32 通信芯片 - 实时以太网从站

支持的协议

• Modbus RTU Slave
• Modbus RTU Master
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

特性 / 技术规格

• 外形：DIL-32 通信芯片（紧凑 DIL-32 模块）
• 零件号：1541.101/ECS
• 核心技术：netX 网络控制器（单芯片 netIC）
• 集成组件：完整的现场总线/实时以太网接口，带集成两口交换机和集线器
• 主机接口：UART 与 SPI（串行接口）；Modbus RTU 已作为串行协议实现
• I/O：通过外部移位寄存器实现直接 I/O 数据连接（同步串行控制）
• 协议支持：Modbus RTU（Master/Slave）、VARAN Client、Sercos Slave、PROFINET IO-Device、POWERLINK Controlled Node、Modbus/TCP（Server/Client）、EtherNet/IP Adapter、EtherCAT Slave
• 热设计：采用导热凝胶箔以降低高度，通过外壳壁直接散热（无需散热器）
• 使用场景：无需主处理器的简单从站设备（如条码阅读器、识别系统、阀门歧管、I/O 模块）
• 灵活性：通过更换固件，单一硬件可支持多种实时以太网系统
• 可靠性 / 生命周期：基于 netX 的 10 年供货保证
