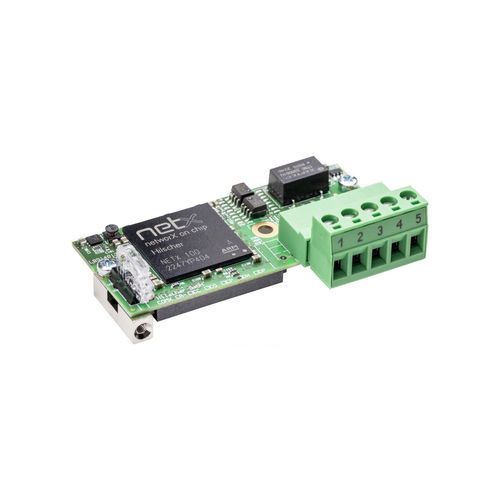

DeviceNet通信模块 COMX 100CA-DN

PLC程控器可编程微处理器控制

描述

• 用于 DeviceNet 的双端口存储器通信模块；适用于自动化的灵活通信模块。
• 通用 DeviceNet 接口（Master 或 Slave），板载网络连接器。
• 同一硬件支持 Master 或 Slave；预装固件，开箱可用。
• 通过 Dual‑Port‑Memory 与主机连接（可通过 8/16 位总线接口或快速 50 MHz SPI 接入）。

产品详情
comX 通信模块设计用于集成到自动化设备中，为驱动器、机器人控制器、PLC 等提供网络接口。通信任务在模块内自主执行，与目标设备处理器无关。comX 作为 Master 或 Slave 支持主流实时以太网协议，并在单一模块中满足网络特定要求。通过加载相应固件并为 Master 加载软件许可，可更改通信协议。由于采用 Hilscher 网络控制器 netX，提供 10 年供货保证。

要点

• 通用 DeviceNet 接口（Master 或 Slave），板载网络连接器
• 同一硬件支持 Master 或 Slave
• 预装固件 — 可立即使用
• 主机连接通过双端口存储器（8/16 位总线或 50 MHz SPI）

支持协议

• DeviceNet Master
• DeviceNet Slave

技术数据（摘录 — 表格）
COMX 100CA-DN | Parameter | Value
产品 – 零件号 | 1531.510
产品 – 简要描述 | Communication Module DeviceNet
通信控制器 | netX – netX 100
内置存储 – RAM | 8 MB SDRAM
内置存储 – FLASH | 4 MB serial Flash
电源 – 供电电压 | +3.3 V DC ± 5 %
电源 – 典型/最大电流 | 约 440 mA / 470 mA (在 3.3 V 时)
电源 – 典型功耗 | 约 1.5 … 1.6 W
电源连接器 | 通过系统总线连接器 X1
系统接口 – 类型 | 并行双端口存储器接口
系统接口 – 连接器 | 50 针 SMT 连接器，插座
系统接口 – 引脚间距 | 1.27 mm
系统接口 – 双端口存储器大小 | 16 KByte
系统接口 – 数据宽度 | 8/16 bit
通信接口 – 通信标准 | DeviceNet
通信接口 – 接口类型 | ISO-11898，符合 DeviceNet 规范，无电位
通信接口 – 连接器 | COMBICON 连接器，5 针
诊断接口 – 类型 | UART 或 USB
诊断接口 – 连接器 | 主机接口信号（仅在集成到主机系统时可用）
显示 – LED 显示 | SYS 系统状态（绿: RUN，黄: RDY）；MNS 模块网络状态（绿: MS，红: NS）
环境 – 环境温度（运行） | -20 °C … +65 °C（测量时气流：0.5 m/s）
环境 – 环境温度（存储） | -40 °C … +85 °C
环境 – 湿度范围 | 10 % … 95 % 相对湿度（无冷凝）
设备 – 尺寸 (L x W x H) | 70 mm x 30 mm x 21.5 mm
设备 – 重量 | 约 35 g … 40 g
设备 – 安装 | 使用可拧紧金属螺栓，按照 comX Design Guide
配置 | 配置软件：SYCON.net
合规性 | RoHS: yes; CE 标志: yes; UKCA 标志: yes
EMC – 发射 | EN 61000-6-4 / BS EN 61000-6-4
EMC – 传导/抗扰性 | EN 61000-6-2 / BS EN 61000-6-2
EMC – ESD（空气） | EN 61000-4-2: ± 8 kV, 判定 B
EMC – ESD（接触） | EN 61000-4-2: ± 4 kV, 判定 B
EMC – Burst（通信线路与 DeviceNet 电源） | EN 61000-4-4: ± 2 kV, 判定 B（无屏蔽）
EMC – Surge（通信与 DeviceNet 电源） | EN 61000-4-5: 达到 1 kV（多种配置），判定 B

规格

• 型号：COMX 100CA-DN
• Brand: Hilscher
• 零件号：1531.510
• 控制器：netX 100
• RAM：8 MB SDRAM
• Flash：4 MB serial Flash
• 双端口存储器大小：16 KByte；数据宽度：8/16 bit
• 主机接口：并行双端口存储器（50 针 SMT 插座）、快速 50 MHz SPI 或 8/16 位总线
• 电源：+3.3 V DC ±5 %；典型电流 ~440 mA；典型功率 ~1.5–1.6 W
• DeviceNet 接口：符合 ISO-11898，COMBICON 5 针连接器（无电位）
• 诊断：主机接口处的 UART 或 USB 信号（若集成时）
• LED：SYS (RUN/RDY), MNS (MS/NS)
• 工作温度：-20 °C … +65 °C；存储：-40 °C … +85 °C
• 湿度：10–95 % 无冷凝
• 尺寸：70 x 30 x 21.5 mm；重量：~35–40 g
• 安装：按照 comX Design Guide 使用可拧紧金属螺栓
• 配置工具：SYCON.net
• 合规：RoHS、CE、UKCA；EMI/EMC 及 ESD/Burst/Surge 规范如上表所示
