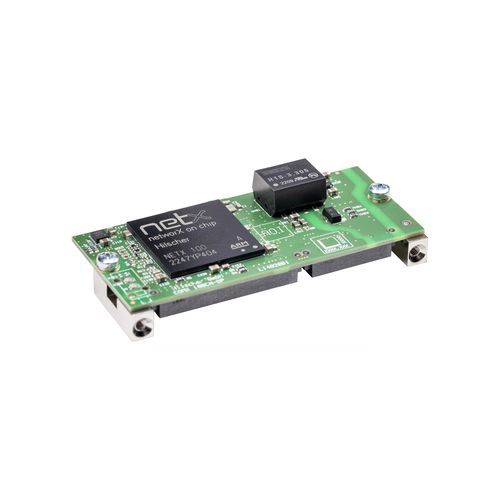

USB通信模块 COMX 100CN-DP

RS-485PROFIBUS-DP以太网

概述
COMX 100CN-DP 通信模块用于集成到自动化设备中，为变频器、机器人控制器和 PLC 提供 PROFIBUS 网络接口。通信任务在模块内自主执行，与主控处理器无关。

主要特性

• 通用 PROFIBUS DP / PROFIBUS‑MPI 接口（主站或从站）
• 网络连接器可灵活定位
• 同一硬件可作为主站或从站使用（取决于固件/许可）
• 预置固件，开箱即用
• 主机连接：并行双口存储器（Dual‑Port‑Memory）或 50 MHz SPI 接口

产品详情
过程数据通过 Dual‑Port‑Memory 交换，可通过 8/16 位并行总线或 50 MHz SPI 访问。COMX 模块支持主站或从站模式的主流实时/现场总线协议。部分型号配备两个以太网端口以支持线型拓扑。通过加载相应固件并对主站功能应用软件许可可更换协议。基于 Hilscher netX 网络控制器，提供 10 年交付保证。

支持的协议

• PROFIBUS MPI
• PROFIBUS DP Master
• PROFIBUS DP Slave

技术参数（摘要）
COMX 100CN-DP — 件号: 1532.410
简述: PROFIBUS 通信模块
通信控制器: netX (netX 100)
集成存储: RAM: 8 MB SDRAM；FLASH: 4 MB 串行 Flash
电源: +3.3 V DC ±5%；典型/最大电流: 约 430 mA / 460 mA；典型功耗: 约 1.5–1.6 W
系统接口: 并行 Dual‑Port‑Memory（50 针 SMT 接头，1.27 mm 节距）
通信接口: PROFIBUS（RS‑485，隔离无电位；30 针 SMT 接头，1.27 mm 节距）
诊断: UART 或 USB 信号（仅在集成到主机时可用）
指示灯: SYS (RUN/RDY)，COM (STA/ERR)
环境: 工作温度: -20 °C … +70 °C；存储温度: -40 °C … +85 °C；湿度: 10 % … 95 % RH（无冷凝）
设备: 尺寸（长×宽×高）：70 × 30 × 21.5 mm；重量约 35–40 g；安装：按 comX Design Guide 使用可拧紧金属螺柱安装

特性 / 技术规格

• 型号: COMX 100CN-DP
• 件号: 1532.410
• 控制器: netX 100 (Hilscher)
• RAM: 8 MB SDRAM
• Flash: 4 MB 串行 Flash
• Dual‑Port‑Memory 大小: 16 KByte (8/16 bit)
• 主机接口连接器: 50 针 SMT, 1.27 mm
• PROFIBUS 连接器: 30 针 SMT, RS‑485, 无电位
• 供电电压: +3.3 V DC ±5 %
• 典型电流: ~430 mA (typ) / 460 mA (max)
• 典型功耗: ~1.5–1.6 W
• 工作温度: -20 °C 至 +70 °C
• 尺寸: 70 × 30 × 21.5 mm；重量 ≈ 35–40 g
• 配置软件: SYCON.net
• 合规性: RoHS, CE, UKCA；电磁兼容: EN 61000 系列
