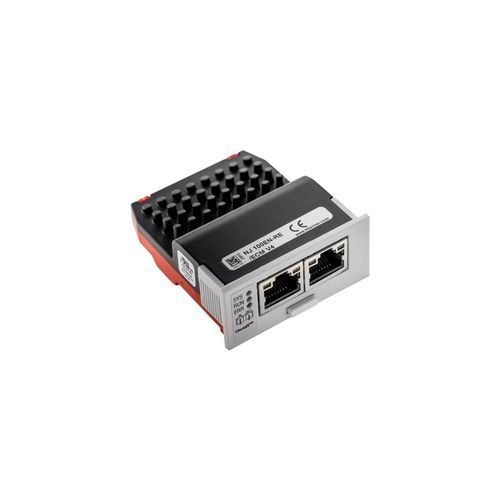

USB接口模块 NJ 100EN-RE

以太网MODBUSPCI

产品概述
NJ 100EN-RE 是 Hilscher 的可更换 PCI Express 模块（netJACK），为嵌入式系统提供通用的实时以太网接口。该模块配备 netX 100 通信控制器，适用于高性能 CPU（例如 Intel Atom®），并提供带有双端口内存或快速串行 SPI 接口的不同版本。模块采用紧凑的闭合式 IP40 外壳，支持免工具插拔式安装，可在载板上集成且无需额外安装配件。netJACK 可用于驱动、HMI 和识别系统的通信解决方案，并可承载 soft-PLC、可视化或客户定制应用等附加功能。基于 netX 平台可提供 10 年的供货保障。

主要特点

• 闭合式 IP40 外壳中的通用 Real-Time Ethernet 接口（Master 或 Slave）
• 通过 PCI Express（One-Lane-Port）连接主机
• 一套硬件支持多种 Real-Time Ethernet 协议
• 免工具插拔安装
• 安装与连接无需额外组件

支持的协议

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

技术参数

• 产品 / 零件号：1625.100
• 型号：NJ 100EN-RE
• 制造商：Hilscher
• 通信控制器：netX 100
• 集成内存 - RAM：8 MB SDRAM
• 集成内存 - FLASH：4 MB 串行 Flash EPROM
• 供电电压：+3.3 V ±5% DC
• 典型/最大电流：750 mA
• 典型功耗：2.5 W
• 系统接口：PCI-Express One-Lane-Port
• 主机连接器：40 针连接器 (SAMTEC FSI-120-03-G-D-AB)
• 主机传输速率：1.5 GHz
• 通信接口：100BASE-TX（隔离）或 10BASE-T，2x RJ45
• 诊断接口：USB（集成到主机时在主机接口提供信号）
• 指示灯：SYS、COM0/COM1、TX/RX0-1、LINK0-1
• 工作温度：-20 °C … +65 °C
• 存储温度：-40 °C … +85 °C
• 海拔：0 m … 2000 m
• 尺寸：长 62 mm（含 RJ45）/ 60 mm（不含 RJ45）× 宽 53.4 mm（面板）/ 50.4 mm（机身）× 高 25.2 mm（面板）/ 19.2 mm（机身）
• 重量：约 60 g
• 外壳 / 防护等级：闭合模块 / IP40
• 安装/拔插次数：最多 10 次
• 配置软件：SYCON.net
• 认证：RoHS、REACH、CE、UKCA、UL（cURus，E334100）

安装与配置
通过载板上的铣孔和模块上的固定夹进行安装；不需要额外的安装配件。模块可在出货前或由最终用户后续快捷插装。使用 SYCON.net 进行配置与协议选择；在实现时可通过 USB 或主机信号访问诊断功能。

合规性与测试

• EMC：发射 EN 55011 / 抗扰度 EN 61131-2
• UL：cURus，文件 E334100
• 环境与机械测试：冲击 EN60068-2-27 Ea，振动 EN60068-2-6 Fc
