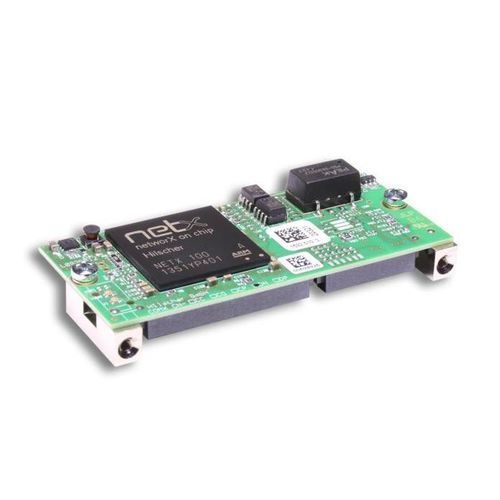

DeviceNet通信模块 COMX 100CN-DN

PLC程控器可编程微处理器控制

概述 COMX 100CN-DN 模块为自动化设备提供 DeviceNet 接口，便于嵌入式集成。基于 Hilscher netX 100 控制器，模块在内部独立执行网络通信，可通过加载相应固件切换 Master/Slave 功能及其他支持的协议（Master 模式可能需要软件许可）。

亮点

• DeviceNet 接口（Master 或 Slave），可与主板建立网络连接
• 网络连接器位置可灵活配置
• 相同硬件支持 Master 或 Slave 工作模式
• 预装固件，开箱可用
• 主机连接通过双口存储器（DPM）或高速 50 MHz SPI

详细说明 该模块通过双口存储器交换过程数据，双口存储器可通过 8/16 位并行总线接口或高速 50 MHz SPI 接口访问。netX 100 控制器支持通过加载固件更改通信协议；Master 功能可能需软件授权。模块适合集成于驱动器、机器人控制器、PLC 等主机系统，网络任务在模块内独立运行，不依赖主机处理器。

支持的协议

• DeviceNet Master
• DeviceNet Slave

技术参数

• 型号：COMX 100CN-DN
• 部件号：1532.510
• 产品描述：DeviceNet 通信模块
• 控制器：netX 100
• 双口存储器：16 KByte；数据位宽 8/16 bit
• 内存：8 MB SDRAM；Flash：4 MB serial Flash
• 系统接口：并行 DPM（50 针 SMT，1.27 mm 间距）或 50 MHz SPI
• DeviceNet 接口：ISO-11898，30 针 SMT 连接器（1.27 mm），兼容 SAMTEC TFM-115-02-S-D–A
• 诊断：集成时主机接口提供 UART 或 USB 信号
• 电源：+3.3 V DC ±5%，典型电流约 440 mA，最大 470 mA，典型功耗 1.5–1.6 W
• 指示灯：X2 LED 指示系统及模块网络状态
• 工作温度：-20 °C 至 +65 °C；存储：-40 °C 至 +85 °C；湿度 10–95%（无冷凝）
• 尺寸：70 x 30 x 21.5 mm；重量：约 35–40 g
• 安装：根据 comX 设计指南使用可拧紧金属螺柱固定
• 配置软件：SYCON.net
• 合规：RoHS、CE、UKCA；EMC 发射与抗扰度标准如列示

规格

• 接口：并行 DPM 或 50 MHz SPI（主机侧）；DeviceNet（ISO-11898）
• 内存：8 MB SDRAM、4 MB serial Flash
• 功耗：约 1.5–1.6 W，+3.3 V DC
• 环境：工作温度 -20 °C … +65 °C
• 尺寸与重量：70 x 30 x 21.5 mm；约 35–40 g
