USB接口模块 NJ 100EN-CO

Sub-D 型总线CANopen

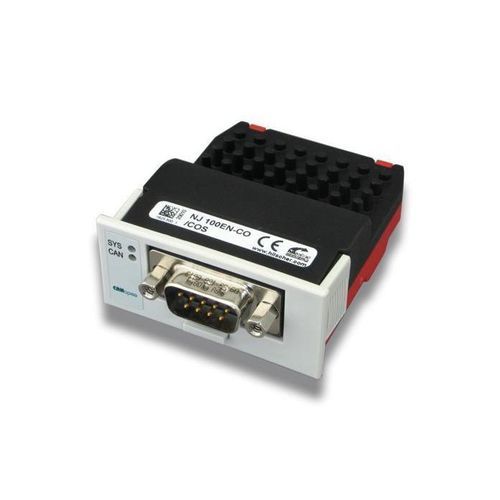

概述 NJ 100EN-CO 为嵌入式系统设计的可更换 PCI Express 模块，基于 netX 100 网络控制器实现 CANopen 接口。亦提供带传统双口存储或高速串行 SPI 闪存的版本。紧凑封闭的 IP40 外壳可无工具安装至主机系统；连接器与安装导轨作为载板上的接触区实现，从而避免额外的安装成本。模块可在出货前安装，或由终端客户后装。典型应用包括驱动系统、HMI 以及识别系统。可扩展功能包括 soft-PLC、可视化或客户定制应用。基于 Hilscher netX 平台，提供 10 年供货保证。

亮点

• 封闭 IP40 外壳中的通用 CANopen 接口（主站或从站）
• 通过 PCI Express 与主机连接（单通道）
• 无工具插拔式安装
• 同一硬件可作为主站或从站
• 安装及与载板连接无需额外组件

支持的协议

• CANopen Master
• CANopen Slave

技术参数（表） NJ 100EN-CO | 参数 | 值
产品 - 部件号: 1625.500
产品 - 简要描述: Exchangeable Module PCI Express - CANopen
通信控制器 - netX: netX 100
内置存储 - RAM: 8 MB SDRAM
内置存储 - FLASH: 4 MB 串行 Flash EPROM
电源与电流 - 供电电压: +3.3 V ± 5 % DC
电源与电流 - 典型/最大电流: 590 mA
电源与电流 - 典型功耗: 1.95 W (于 590 mA 时)
系统接口 - 总线类型: PCI-Express, One-Lane-Port
系统接口 - 接头类型: 40 针连接器 (SAMTEC FSI-120-03-G-D-AB)
系统接口 - 引脚间距/引脚宽度: 0.45 mm / 0.55 mm
系统接口 - 传输速率: 1.5 GHz
通信接口 - 通信标准（协议）: CANopen
通信接口 - 接口类型: ISO 11898, 无电位限制
通信接口 - 连接器: D-Sub 插头, 9 针
诊断接口 - 类型: USB
诊断接口 - 连接器: 主机接口上的信号。仅在集成于主机系统时可用
显示 - 显示: SYS System Status, 绿: RUN, 黄: RDY
显示 - CAN 通信状态: (指示存在)
环境 - 工作环境温度范围: -20 °C … +65 °C
环境 - 存储环境温度范围: -40 °C … +85 °C
环境 - 海拔: 0 m … 2000 m
设备 - 尺寸 (长 x 宽 x 高): 长度 62 mm（带 RJ45 连接器），60 mm（不带 RJ45），宽度 53.4 mm（面板处），50.4 mm（机身处），高度 25.2 mm（面板处），19.2 mm（机身处）
设备 - 重量: 约 68 g
设备 - 外壳: 封闭模块
设备 - 防护等级: IP40
设备 - 安装/装配: 通过载板上铣制的封装孔和固定夹安装。无需安装配件。
设备 - 安装/拔出循环次数: 最多 10 次
配置 - 配置软件: SYCON.net
合规 - RoHS: yes
合规 - REACH: yes
UL 认证 - UL 类型: cURus
UL 认证 - UL 文件: E334100
符合 EMC 指令 - CE 标志: yes
符合 EMC 指令 - UKCA 标志: yes
符合 EMC 指令 - 发射: EN 55011 / BS EN 55011
符合 EMC 指令 - 抗扰度: EN 61131-2 / BS EN 61131-2
测试 - 冲击: EN60068-2-27 Ea
测试 - 振动: EN60068-2-6 Fc

规格

• 型号 / 名称: NJ 100EN-CO
• 部件号: 1625.500
• 通信控制器: netX 100
• 内存: 8 MB SDRAM; 4 MB 串行 Flash
• 供电电压: +3.3 V ±5 %
• 典型电流: 590 mA (typ.)
• 典型功耗: 1.95 W (于 590 mA 时)
• 系统总线: PCI-Express, One-Lane-Port; SAMTEC 40 针连接器
• 传输速率: 1.5 GHz
• 协议: CANopen (Master 和 Slave)
• CAN 接口: ISO 11898, D-Sub 9 针连接器
• 诊断: USB (若集成于主机接口则为信号)
• 工作温度: -20 °C … +65 °C；存储: -40 °C … +85 °C
• 尺寸: 62/60 mm × 53.4/50.4 mm × 25.2/19.2 mm
• 重量: 约 68 g
• 外壳 / 防护: 封闭模块 / IP40
• 安装: 铣制封装孔和固定夹，无需配件；最多 10 次循环
• 配置软件: SYCON.net
• 认证: RoHS, REACH, CE, UKCA, UL (cURus, 文件 E334100)
• EMC: 发射 EN 55011；抗扰度 EN 61131-2
