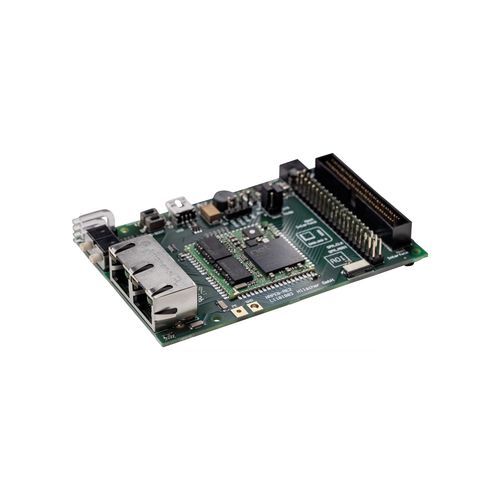

评估板 NRPEB 52-RE

概述
netRAPID 52 评估板 NRPEB 52-RE 为客户自研的实时以太网从站接口提供快速且安全的替代方案。该评估套件以 32 x 32 mm 的紧凑型 netX 芯片载体（邮票尺寸）为核心，载体可通过手工或 SMD 工艺直接焊接到主系统。板载以太网变压器、SQI 闪存和 netX 多协议芯片，协议栈在 netX 的内部 RAM 中执行。主系统仅需集成网络连接器、LED 和地址开关；简单的双层 PCB 即可满足要求。应用开发基于 netRAPID API。要使用全部功能，需在生产过程中一次性获取并加载许可固件。

要点

• 便于评估 netRAPID 技术
• 随附用于实时以太网从站的有限固件版本
• 随附 3 个用于初始原型的 NRP 52-RE 芯片载体
• 包含评估所需的所有工具与文档
• 单一硬件可支持多种实时以太网系统

协议支持

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

订单信息
产品名称 | 货号 | 简述
NRPEB 52-RE | 7600.200 | netRAPID 52 评估板 - 实时以太网

特性 / 技术规格

• 型号：NRPEB 52-RE（netRAPID 52 评估板）
• 评估套件包含：评估板、用于实时以太网的有限固件版本、3 个 NRP 52-RE 芯片载体、评估工具与文档
• 芯片载体尺寸（netX stamp）：32 x 32 mm
• 板载组件：以太网变压器、SQI 闪存、netX 多协议芯片
• 协议栈执行：在 netX 的内部 RAM 中运行
• 主系统要求：仅需集成网络连接器、LED、地址开关；支持简单双层 PCB
• 应用开发：通过 netRAPID API
• 固件：完整功能需在制造时购买并加载许可固件
• 适用场景：针对小空间实时以太网从站的开发与快速原型
• 货号：7600.200
