串行通信模块 NIC 50-DPS

PROFIBUS-DPModBUS RTUUART

产品概述

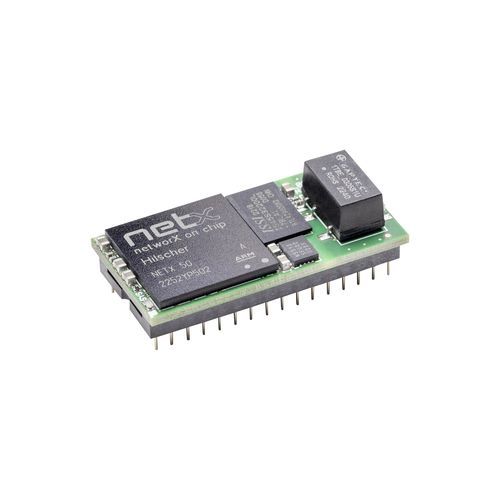

NIC 50-DPS 是一款紧凑型 DIL-32 通信集成电路，设计为 PROFIBUS DP 从站，用于为无主处理器的简单从设备提供通信。netIC 是基于 Hilscher netX 网络控制器的单芯片模块，集成了现场总线或实时以太网接口的所有组件，包括集成的 2 端口交换机和集线器。通过加载不同固件，单个 netIC 可用于多种通信系统。应用数据通过串行接口（UART、SPI）使用简单的读写命令与主机交换。广泛使用的 Modbus RTU 协议作为串行协议可用。传统的移位寄存器可通过同步串行接口作为数字 I/O 连接，使得仅需 I/O 的简单应用无需主处理器。

亮点

• 用于低成本现场设备的紧凑型 DIL-32 通信模块
• 通过 SPI 或 UART 使用 Modbus RTU 与主机连接
• 包含总线逻辑的 PROFIBUS DP 从站接口
• 通过外部移位寄存器实现直接 I/O 数据连接
• 统一接口与固件灵活性使单一设计适配多种网络

支持的协议

• Modbus RTU 从站
• Modbus RTU 主站
• PROFIBUS DP 从站

订购信息（摘录）
产品名称 | 零件号 | 简要描述
NIC 50-DPS | 1541.420/DPS | DIL-32 通信集成电路 - PROFIBUS DP 从站

说明
netX 技术提供 10 年的交付保证。netIC 利用串行主机接口（UART、SPI）用于低数据吞吐设备，并支持与移位寄存器的直接连接以用于简单的仅 I/O 应用。固件可更换以支持其他现场总线或实时以太网系统。

技术规格

• 外形：DIL-32 通信集成电路
• 型号：NIC 50-DPS
• 零件号：1541.420/DPS
• 主机主要接口：SPI 或 UART（Modbus RTU）
• 网络接口：包含总线逻辑的 PROFIBUS DP 从站
• 直接 I/O：通过外部同步移位寄存器
• 基于：Hilscher netX 网络控制器
• 功能：集成 2 端口交换机和集线器的单芯片模块；固件可更改以支持多种通信系统
• 交付保证：10 年（netX 技术）
