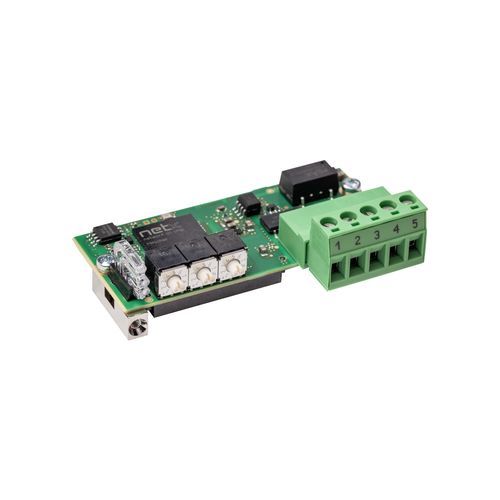

USB通信模块 COMX 52CA-CCS

串行RS-485CC-Link

产品概述
comX 通信模块用于集成到自动化设备中，为驱动器、机器人控制器和 PLC 等提供网络接口。通信任务在模块内独立运行，与目标设备的处理器无关。
过程数据可通过双端口存储器（并行 8/16 位）或高速 SPI 接口（最高 50 MHz）进行交换。
comX 支持主/从模式的主流实时以太网协议，并可通过加载相应固件和软件许可实现协议更换。支持灵活的网络连接器定位。由于采用 Hilscher netX 网络控制器，提供 10 年供货保证。

亮点

• 板载网络连接器的通用 CC-Link 从站接口
• 支持网络连接器灵活定位
• 主机连接通过并行双端口存储器或 SPI 实现
• 功能兼容替代 comX 10CA-CCS

支持的协议

• CC-Link 从站

技术参数（摘要）
零件号: 1581.740
简要说明: 通信模块 CC-Link 从站
通信控制器: netX (netX 52)
集成存储: 4 MB 串行 Flash
供电电压: +3.3 V DC ±5 %
典型/最大电流: 400 mA / 410 mA (在 3.3 V 时)
典型功耗: 约 1.35 W (在 3.3 V 时)
电源连接: 通过系统总线连接器 X1
系统接口: 并行或串行双端口存储器接口
系统连接器: 50 针 SMT 连接器，插座（间距 1.27 mm）
双端口存储器大小: 16 KByte（下位 8 KByte 被固件使用）
数据宽度: 8/16 bit
串行双端口存储接口: SPI 从机，模式 3（最大 50 MHz）
通信标准: CC-Link 版本 2.0 和 1.1（依据 CC-Link standard V.2.00 BAP-05025-J）
接口类型: RS-485，无电位；连接器: 5 针螺丝端子（RIACON 型号 166）
诊断接口: UART 或 USB（仅当集成在主机系统时主机接口可用）
LED 指示: SYS 系统状态（绿: RUN，黄: RDY）；L RUN / L ERR（绿: L RUN，红: L ERR）
操作元件: 网络地址 2 个旋转开关；波特率 1 个旋转开关
工作环境温度: 0 °C … +55 °C（测量时气流: 0.5 m/s）
存储环境温度: -40 °C … +85 °C
湿度: 10 % … 95 % 相对湿度（无凝结）
海拔: 0 … 2000 m
尺寸 (长 x 宽 x 高): 70 mm x 30 mm x 21.5 mm
重量: 约 35 g … 40 g
安装: 使用可拧紧金属螺栓，参照 comX Design Guide
配置软件: SYCON.net
合规性: RoHS: yes; CE: yes; UKCA: yes
电磁兼容 (发射): EN 61000-6-4 / BS EN 61000-6-4
电磁兼容 (抗扰度): EN 61000-6-2 / BS EN 61000-6-2
静电放电 (EN 61000-4-2, 接触放电): ±6 kV，判据 A
突发 (EN 61000-4-4): ±2.2 kV，判据 A（通信线，屏蔽）
浪涌 (EN 61000-4-5): 1 kV，判据 A（通信线，屏蔽）

技术规格

• 型号: COMX 52CA-CCS
• 零件号: 1581.740
• 功能: 通信模块 SPI - CC-Link 从站
• 控制器: netX 52
• Flash 存储: 4 MB 串行 Flash
• 双端口存储器: 16 KByte（下位 8 KByte 被固件使用）
• 主机接口: 并行双端口存储器或 SPI（SPI 从机 模式3，最高 50 MHz）
• 主机连接器: 50 针 SMT 插座，间距 1.27 mm
• 网络接口: RS-485（无电位），5 针螺丝端子
• 供电电压: 3.3 V DC ±5 %；典型电流 400 mA
• 功耗: 约 1.35 W（在 3.3 V 时）
• LED: SYS（RUN/RDY），L RUN/L ERR
• 地址/波特选择: 旋转开关（2 个地址，1 个波特）
• 工作温度: 0 °C 至 +55 °C
• 存储温度: -40 °C 至 +85 °C
• 湿度: 10–95 % 相对湿度，非冷凝
• 尺寸: 70 x 30 x 21.5 mm；重量 ~35–40 g
• 安装: 按 comX Design Guide 使用可拧紧金属螺栓
• 配置软件: SYCON.net
• 标准 / 合规性: RoHS、CE、UKCA；EMC 发射 EN 61000-6-4；抗扰度 EN 61000-6-2
