Modbus TCP通信模块 NRP 52-RE

接地总线EtherCATPowerlink

产品概述

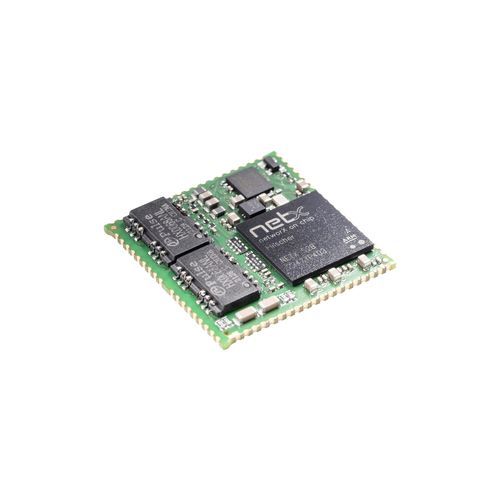

netX 52 芯片载体 NRP 52-RE，带变压器 - 实时以太网从站

摘要
netRAPID NRP 52-RE 是一款用于实时以太网从站应用的即装即焊印章尺寸（32 x 32 mm）netX 52 芯片载体。它包含必要的运行组件：集成以太网变压器、SQI Flash 和 netX 多协议芯片，适合直接焊接至主系统（手工或 SMD 工艺）。协议栈在 netX 的内部 RAM 中执行，应用开发仅需使用 netRAPID API。

亮点

• 在最小占位中提供完整的实时以太网从站接口
• 集成变压器以节省 PCB 面积
• 通过双端口内存或 SPI 与主机连接
• 一款硬件平台支持多种 Real-Time Ethernet 系统

详细说明
紧凑的印章尺寸（32 x 32 mm）芯片载体降低了集成风险和开发工作量。主机端仅需网络连接器、LED 和地址开关；简单的 2 层 PCB 即可满足需求。器件以可直接焊接形式提供，支持手工焊接或 SMD 生产。要启用 netRAPID 的全部功能，需一次性购买许可固件并在生产过程中加载。

支持的协议

• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

订单信息（摘录）
产品名称 | 货号 | 简述
NRP 52-RE | 767x.100 | 具有变压器的 netX 52 芯片载体 - 实时以太网从站

下载

• netRAPID 数据表 (EN)

特性 / 规格

• 型号：NRP 52-RE
• 封装 / 尺寸：印章大小，约 32 x 32 mm，准备焊接
• 包含组件：netX 多协议芯片、集成以太网变压器、SQI Flash
• 主机接口：双端口内存或 SPI
• 协议栈执行：在 netX 内部 RAM 中运行
• 应用重点：实时以太网从站
• 主板要求：简单 2 层 PCB 即可
• 安装：准备焊接，支持手工焊接或 SMD 生产
• 固件：需一次性购买并在生产中加载的 netRAPID 许可固件
• 订购示例编号：767x.100
