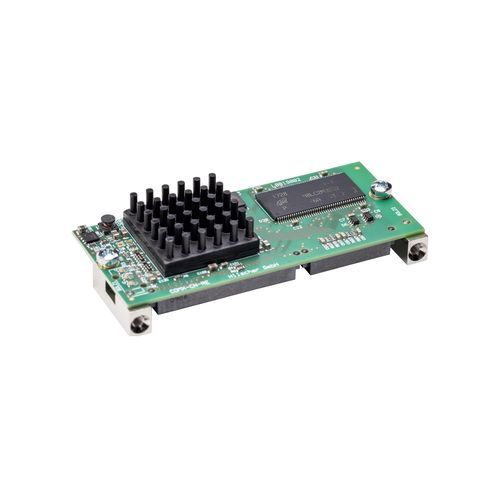

Modbus TCP通信模块 COMX 100CN-RE

EtherCATPowerlinkCC-Link

产品概述
comX 通信模块用于集成到自动化设备，为驱动器、机器人控制器、PLC 等主机提供实时以太网接口。通信任务在模块（netX 100）上独立处理，不依赖主机处理器。通过 Dual‑Port‑Memory 进行进程数据交换，可通过 8/16 位并行总线或高速 50 MHz SPI 接口访问。模块配备两个以太网端口以支持线形拓扑。通过加载相应固件并在主设备模式下使用软件许可，可更改通信协议。Hilscher netX 网络控制器提供 10 年交付保障。

主要特性

• 通用实时以太网接口（Master 或 Slave），与主板网络连接
• 网络连接器位置灵活，双以太网端口支持线形拓扑
• 相同硬件可支持主/从模式（取决于固件/许可证）
• 预装固件，可立即使用
• 通过 Dual‑Port‑Memory（DPM）与主机连接，支持 8/16 位访问

支持的协议

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC‑Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

技术数据（摘要）
零件号: 1531.101
简要描述: Communication Module Real‑Time Ethernet
通信控制器: netX / netX 100
集成存储: RAM 8 MB SDRAM；FLASH 4 MB serial Flash
供电电压: +3.3 V DC ±5%
典型/最大电流: 约 700 mA / 750 mA（在 3.3 V 时）
典型功耗: 约 2.5 W
电源连接: 通过系统总线连接器 X1
系统接口: 并行 Dual‑Port‑Memory 接口
系统连接器: 50 针 SMT 连接器，插座（间距 1.27 mm）
Dual‑Port‑Memory 大小: 16 KByte
数据宽度: 8/16 bit
通信接口: Ethernet（10BASE‑T / 100BASE‑TX，浮地），支持自动协商和自动交叉
以太网连接器（模块侧）: 30 针 SMT 插座（间距 1.27 mm），匹配插头 SAMTEC TFM‑115‑02‑S‑D–A
诊断接口: UART 或 USB（主机接口信号；仅当集成于主机系统时可用）
LED 指示: SYS（RUN 绿、RDY 黄）、COM0/COM1（通信状态，绿/红）、TX/RX0、TX/RX1（以太网活动，黄）、LINK0/LINK1（链路绿）
环境温度（运行）: -20 °C … +70 °C（测量时气流：0.5 m/s）
环境温度（存储）: -40 °C … +85 °C
湿度: 10 % … 95 % 相对湿度（无冷凝）
尺寸（长 x 宽 x 高）: 70 mm x 30 mm x 21.5 mm
重量: 约 35–40 g
安装方式: 使用可拧入的金属螺栓，遵循 comX Design Guide
配置软件: SYCON.net
合规性: RoHS、CE、UKCA
EMC / 发射: EN 61000‑6‑4 / BS EN 61000‑6‑4
EMC / 免疫: EN 61000‑6‑2 / BS EN 61000‑6‑2
静电放电（ESD）: EN 61000‑4‑2: ±4 kV（接触放电），判定 B
脉冲群干扰（Burst）: EN 61000‑4‑4: ±2 kV（通信线，屏蔽），判定 B
雷击浪涌: EN 61000‑4‑5: 1 kV（通信线，屏蔽），判定 A

规格

• 产品: COMX 100CN-RE（零件号 1531.101）
• 控制器: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Dual‑Port Memory（主机）: 16 KByte，8/16 bit
• 主机接口连接器: 50 针 SMT（间距 1.27 mm）
• 以太网: 2x 10/100BASE‑TX（浮地），支持自动协商和自动交叉
• 以太网连接器（模块）: 30 针 SMT 插座（间距 1.27 mm），匹配插头 SAMTEC TFM‑115‑02‑S‑D–A
• 诊断: UART 或 USB（集成时通过主机信号）
• LED: SYS、COM0、COM1、TX/RX0、TX/RX1、LINK0、LINK1
• 电源: +3.3 V DC ±5%（通过 X1）；典型功耗 ~2.5 W
• 运行温度: -20 °C … +70 °C
• 存储温度: -40 °C … +85 °C
• 湿度: 10 % … 95 % 相对湿度（无冷凝）
• 尺寸: 70 x 30 x 21.5 mm；重量: ~35–40 g
• 安装: 可拧入螺栓（comX Design Guide）
• 配置软件: SYCON.net
• 标准与合规: RoHS、CE、UKCA；上述 EMC/ESD 标准
