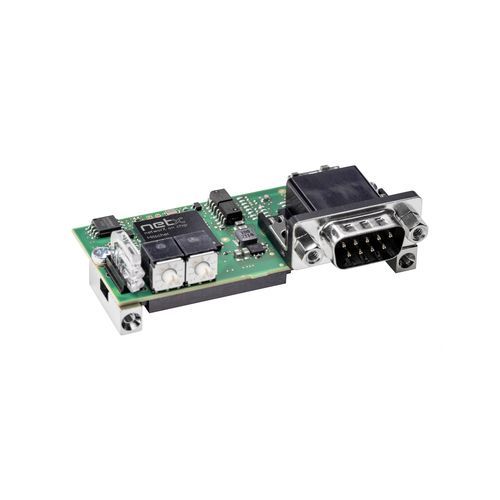

CANopen通信模块 COMX 52CA-COS

UART双端口

适用于所有通信任务的模块 COMX 52CA-COS 通信模块为变频器、机器人控制器、PLC 等自动化设备提供可集成的网络接口。通信任务在模块内自主执行，与主机处理器无关。过程数据通过双端口存储器交换，可通过 8/16 位并行总线接口访问，或通过高速 50 MHz SPI 接口传输。模块采用 netX 52 网络控制器，提供 10 年供货保证。

亮点

• 带板载网络连接器的通用 CANopen 从站接口
• 网络连接器位置可灵活定位
• 主机连接可通过并行双端口存储器或 SPI 实现
• 可作为 comX 10CA-COS 的功能兼容替代品

支持协议

• CANopen Slave

技术规格

• 部件编号：1581.540
• 简要说明：CANopen 从站通信模块
• 通信控制器：netX 52
• 集成存储器：4 MB 串行 Flash
• 供电电压：+3.3 V DC ±5 %
• 典型 / 最大电流：370 mA / 400 mA（在 3.3 V 时）
• 典型功耗：约 1.25 W（在 3.3 V 时）
• 电源连接：通过系统总线连接器 X1
• 系统接口类型：并行或串行双端口存储器接口
• 系统接口连接器：50 针 SMT 连接器，插座
• 针距：1.27 mm
• 双端口存储器大小：16 KByte（下位 8 KByte 被固件使用）
• 数据宽度：8/16 bit
• 串行双端口存储器接口：SPI Slave，mode 3
• SPI 波特率：最大 50 MHz
• 通信标准：CANopen Slave
• CAN 接口类型：ISO-11898，无电位
• CAN 连接器：D-Sub 插头，9 针
• 诊断接口类型：UART 或 USB
• 诊断连接器：主机接口信号（仅当集成在主机系统时可用）
• LED 显示：SYS 系统状态 — 绿: RUN，黄: RDY；CAN 通信状态 — 绿: STA，红: ERR
• 操作元件 / 网络地址：用于地址的 2 个旋转开关
• 环境温度（运行）：-20 °C … +70 °C（测试时气流：0.5 m/s）
• 环境温度（存储）：-40 °C … +85 °C
• 湿度范围：10 % … 95 % 相对湿度（无凝结）
• 海拔：0 … 2000 m
• 尺寸（长 x 宽 x 高）：70 mm x 30 mm x 21.5 mm
• 重量：约 35 g ... 40 g
• 安装：使用可螺栓固定的金属螺栓，参照 comX Design Guide
• 配置软件：SYCON.net
• RoHS 合规：是
• CE 标志：是
• UKCA 标志：是
• 发射：EN 61000-6-4 / BS EN 61000-6-4
• 抗扰度：EN 61000-6-2 / BS EN 61000-6-2
• 静电放电（ESD）空气放电：±8 kV，判定准则 A
• 静电放电（ESD）接触放电：±6 kV，判定准则 A
• 快速瞬变干扰（Burst）：±2 kV，判定准则 A（通信线，屏蔽）
• 浪涌（通信和数据线）：1 kV，判定准则 A（通信线，屏蔽）
