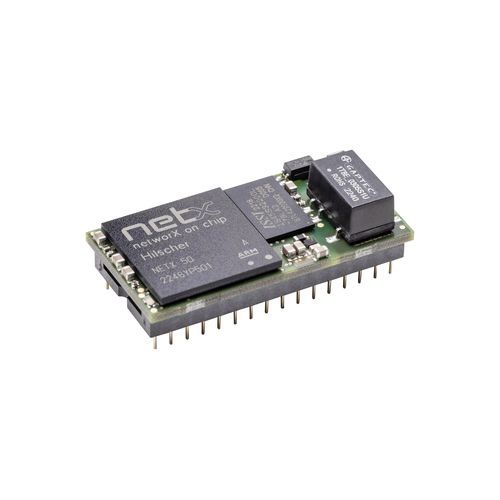

串行通信模块 NIC 50-DNS

MODBUSDeviceNet以太网

产品概述
紧凑型 DIL-32 通信集成电路，作为 DeviceNet 从站使用，适用于无主处理器的简单现场设备。基于 Hilscher netX 网络控制器，netIC 集成了 fieldbus/实时以太网接口功能，并内置 2 端口交换机和集线器。

要点

• 紧凑 DIL-32 封装，便于成本效益集成
• 通过 UART 或 SPI 与主机连接，支持 Modbus RTU
• 包含总线逻辑的 DeviceNet 从站接口
• 通过外部移位寄存器实现直接 I/O 数据连接（同步串行接口）
• 通过固件更换实现多协议能力（一个 netIC 可用于多种网络）

描述
NIC 50-DNS 为数据吞吐量低且无主机 CPU 的现场设备提供完整的单芯片通信解决方案。典型应用包括条码阅读器、识别系统、阀门歧管和 I/O 模块。该模块通过 UART 或 SPI 提供简单的读写命令；Modbus RTU 作为串行协议实现，便于集成到无主机设备。传统移位寄存器可通过同步串行接口作为数字 I/O 控制，从而在简单应用中无需主处理器。netX 控制器确保了广泛的协议支持和可靠的网络行为。

支持的协议

• Modbus RTU Slave
• Modbus RTU Master
• DeviceNet Slave

订购信息
产品名称 — 零件编号 — 简要说明
NIC 50-DNS — 1541.520/DNS — DIL-32 通信集成电路 - DeviceNet 从站

技术规格

• 型号：NIC 50-DNS
• 零件编号：1541.520/DNS
• 封装：DIL-32 通信 IC（紧凑型 DIL-32）
• 预期用途：用于无主处理器的简单现场设备的 DeviceNet 从站
• 主机接口：UART 和 SPI（Modbus RTU）
• 串行协议支持：Modbus RTU（Master 和 Slave）
• 总线接口：包含总线逻辑的 DeviceNet 从站
• I/O 连接：通过外部移位寄存器的直接 I/O 数据连接（同步串行接口）
• 基于 Hilscher netX 网络控制器，集成 2 端口交换机和集线器
• 通过固件更换实现多协议能力
• 供货保证：10 年供货保证
• 设计说明：由于接口统一，可实现一套设计适用所有网络
