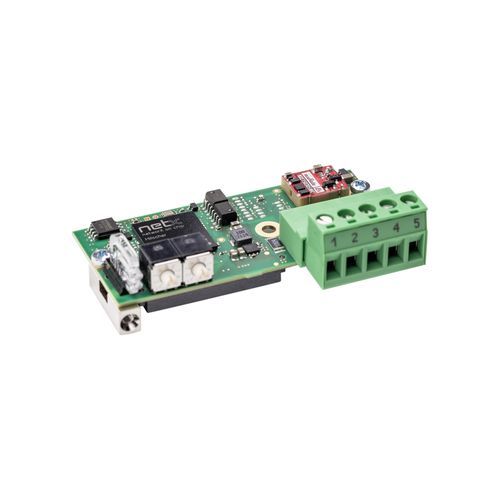

USB通信模块 COMX 52CA-DNS

串行DeviceNet以太网

产品概述
COMX 52CA-DNS 通讯模块为自动化设备（驱动器、机器人控制器、PLC 等）提供紧凑的网络接口。通讯由模块自主管理，与主机 CPU 无关。过程数据通过双端口内存交换，既可通过并行 8/16 位总线访问，也可通过高速 50 MHz SPI 接口访问。模块作为 DeviceNet 从站运行，且可通过加载固件并在主站情形下添加软件许可实现协议切换。适用时模块配备两个以太网端口以支持线型拓扑。基于 Hilscher 的 netX 控制器，保证长期供货。

要点

• 带板载网络连接器的通用 DeviceNet 从站接口
• 允许灵活布置网络连接器
• 通过双端口内存（并行）或 SPI（串行，最高 50 MHz）连接主机
• 可作为 comX 10CA-DNS 的功能兼容替代品

支持协议

• DeviceNet 从站

特征 / 技术规格

• 产品 / 型号: COMX 52CA-DNS
• 货号: 1581.520（订购变体 1581.520/DNS）
• 简要说明: 通讯模块 — DeviceNet 从站
• 通讯控制器: netX (netX 52)
• 集成存储器: 4 MB 串行 Flash
• 供电电压: +3.3 V DC ±5 %
• 典型/最大电流: 400 mA / 440 mA（3.3 V）
• 典型功耗: 约 1.3 W（3.3 V）
• 电源连接: 通过系统总线连接器 X1
• 系统接口: 并行或串行双端口内存接口
• 系统连接器: 50 针 SMT 连接器，插座
• 引脚间距: 1.27 mm
• 双端口内存容量: 16 KByte（下位 8 KByte 由固件使用）
• 数据宽度: 8/16 bit
• 串行双端口内存接口: SPI 从站，模式 3
• SPI 波特率: 最高 50 MHz
• 通讯标准: DeviceNet 从站（ISO‑11898，符合 DeviceNet 规范，无源）
• 网络接头: COMBICON 接头，5 针
• 诊断接口: UART 或 USB（主机接口信号；仅在集成到主机系统时可用）
• 指示灯: SYS（系统状态）绿: RUN，黄: RDY；MNS（模块网络状态）绿: MS，红: NS
• 操作元件: 用于网络地址的 2 个旋转开关
• 工作环境温度: -20 °C … +70 °C（测量时气流: 0.5 m/s）
• 存储温度: -40 °C … +85 °C
• 湿度范围: 10% … 95% 相对湿度（无冷凝）
• 海拔: 0 … 2000 m
• 尺寸（长 x 宽 x 高）: 70 mm x 30 mm x 21.5 mm
• 重量: 约 35 g … 40 g
• 安装: 使用可旋紧金属螺栓，参见 comX 设计指南
• 配置软件: SYCON.net
• 合规性: RoHS: 是
• CE 标志: 是
• UKCA 标志: 是
• 排放: EN 61000-6-4 / EN 61000-6-4
• 抗扰度: EN 61000-6-2 / EN 61000-6-2
• 静电放电 (EN 61000-4-2): ±6 kV，判定准则 A（接触放电）
• 快速瞬变脉冲 (EN 61000-4-4): ±2.2 kV，判定准则 A（通信线，屏蔽）
• 浪涌 (EN 61000-4-5): 1 kV，判定准则 A（通信线，屏蔽）
