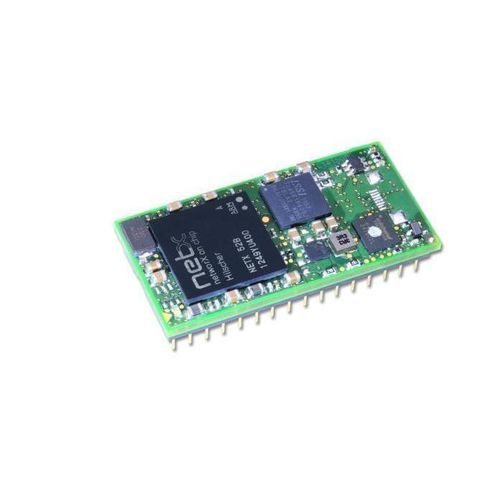

接地总线通信模块 NIC 52-REFO

ProfiNetModBUS RTU以太网

产品标题
光纤电缆用 DIL-32 通信 IC - PROFINET IO-Device

副标题
用于简单从设备的紧凑型 netIC 方案，支持光纤连接及串行主机接口（UART、SPI）。

概述
NIC 52-REFO 是一款小型 DIL-32 单片通信模块（netIC），面向条码阅读器、识别系统、阀门歧管和 I/O 模块等需要通过光纤电缆连接现场总线或实时以太网系统的简单现场设备。该 netIC 集成了完整的网络控制器（netX 52），包含集成的双口交换机和集线器，并为低吞吐量应用提供串行主机接口（UART、SPI）。通过加载不同固件，同一硬件可支持多种通信系统。通过外部移位寄存器可实现直接 I/O 数据交换，使非常简单的设备无需专用主机处理器即可运行。基于 netX 技术，产品享有 10 年供货保证。

亮点

• 基于 netX 52 的紧凑型实时以太网从模块
• 通过 SPI 或 UART 使用 Modbus RTU 与主机连接
• 高度减小，在高网络负载下性能提升
• 通过外部移位寄存器直接连接 I/O 数据（同步串行）
• 统一接口和固件实现一套硬件覆盖多种网络
• 通过集成网页服务器更新固件

描述
低吞吐量的简单现场设备使用串行主机接口（UART、SPI）与 netIC 通信。NIC 52-REFO 基于 netX 52 网络控制器，是一款 DIL-32 封装的完整单片解决方案。它包含现场总线和实时以太网连接所需的所有组件，包括双口交换机和集线器。通过加载相应固件可支持多种通信系统。应用有效载荷通过串行接口上的简单读写命令传输；Modbus RTU 作为串行协议实现。通过同步串行接口控制传统移位寄存器，可在无需额外主机处理器的情况下实现基本数字 I/O。基于 netX 平台，适用 10 年供货保证。

支持的协议

• Modbus RTU Slave
• Modbus RTU Master
• PROFINET IO-Device

订购信息（表格）
产品名称 | 零件编号 | 简要说明
NIC 52-REFO | 1544.110/PNS | 光纤电缆用 DIL-32 通信 IC - PROFINET IO-Device

技术规格

• 外形：DIL-32 通信 IC（单片 netIC）
• 网络控制器：netX 52 技术
• 预期应用：面向低吞吐量简单现场设备的从站解决方案
• 主机接口：UART、SPI（通过串行接口的 Modbus RTU）
• I/O 连接：通过外部移位寄存器直接连接 I/O 数据（同步串行）
• 板载组件：集成的 2 端口交换机和集线器
• 固件：可通过集成网页服务器更新；单一硬件通过固件支持多种网络
• 供货保证：基于 netX 的 10 年供货保证
• 零件编号：1544.110/PNS
• 产品生命周期：End of life
