USB接口模块 NJ 52D-COS

Sub-D 型CANopenPCI

描述

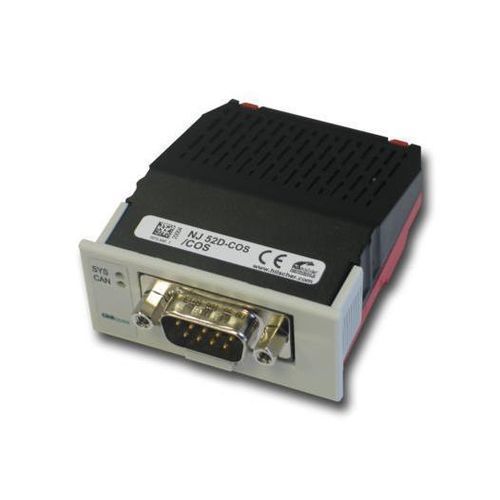

PCI Express 可交换模块 netJACK NJ 52D-COS 在闭合式 IP40 外壳内提供 CANopen 从站接口。该模块面向嵌入式及工业应用，支持通过并行双口存储器或高速串行 SPI 与主机连接，并可通过载板上的铣削安装孔和固定支架实现无需工具的安装。连接器与安装导轨以载板上的接触区或开口形式实现，便于在出货前或由最终客户进行即插安装。

应用与功能

• 用于驱动器、HMI 及识别系统的接口解决方案
• 支持 soft-PLC、可视化及客户定制应用等附加功能
• 提供面向客户需求的设计与生产服务
• 基于 Hilscher netX 网络控制器提供 10 年供货保证

亮点

• 闭合式 IP40 外壳内的通用 CANopen 从站接口
• 通过双口存储器或 SPI 与主机连接
• 无需工具的简单即插安装
• 与载板连接和安装无需额外部件
• 功能兼容替代 NJ 10D-COS

支持的协议

• CANopen Slave

技术规格

• 部件编号: 1672.540
• 简要描述: 可交换模块 SPI - CANopen 从站
• 通信控制器: netX 52
• 内置存储: RAM 8 MB SDRAM；FLASH 4 MB 串行 Flash EPROM
• 供电电压: +3.3 V ± 5 % DC
• 典型/最大电流: 356 mA / 410 mA
• 典型功耗: 1.35 W
• 系统接口: 并行或串行双口存储器
• 连接器类型: 60 针连接器 (SAMTEC FSI-130-03-G-D-AB)
• 针距 / 针宽: 0.45 mm / 0.55 mm
• 双口存储器大小: 64 KByte (16 地址线)，其中 8 KByte 被固件使用（13 地址线，最低 8 KByte）
• 对双口存储器 (DPM) 的数据访问宽度: 8/16 bit
• 串行双口存储器接口: SPI Slave，模式 3
• SPI 波特率: 最大 50 MHz
• 通信接口 / 协议: CANopen Slave
• CAN 接口类型: ISO 11898，电位隔离
• CAN 连接器: D-Sub 插头，9 针（若在主机上实现）
• 诊断接口: USB 或 UART（主机接口信号；仅在集成到主机系统时可用）
• 显示指示: SYS 系统状态，绿: RUN，黄: RDY；CAN 通信状态指示
• 工作环境温度范围: -25 °C … +70 °C
• 存储环境温度范围: -40 °C … +85 °C
• 海拔高度: 0 m … 2000 m
• 尺寸 (长 x 宽 x 高): 长度: 68.2 mm / 60 mm（有 / 无 DSUB 插座）；宽度: 53.4 mm（面板）/ 50.4 mm（机身）；高度: 25.2 mm（面板）/ 19.2 mm（机身）
• 重量: 约 56 g
• 外壳: 闭合模块
• 防护等级: IP40
• 安装/装配: 通过载板的铣削孔和固定支架；无需安装配件
• 安装/拔出循环次数: 最多 10 次
• 配置软件: SYCON.net
• 合规性: RoHS - 是；REACH - 是
• UL 认证: UL type cURus；UL 文档: E334100
• 符合 EMC 指令: CE - 是；UKCA - 是
• 发射: EN 55011 / BS EN 55011
• 抗扰度: EN 61131-2 / BS EN 61131-2
• 测试: 冲击 EN60068-2-27 Ea；振动 EN60068-2-6 Fc
