USB接口模块 NJ 100DN-RE

总线SERCOSMODBUS

概述

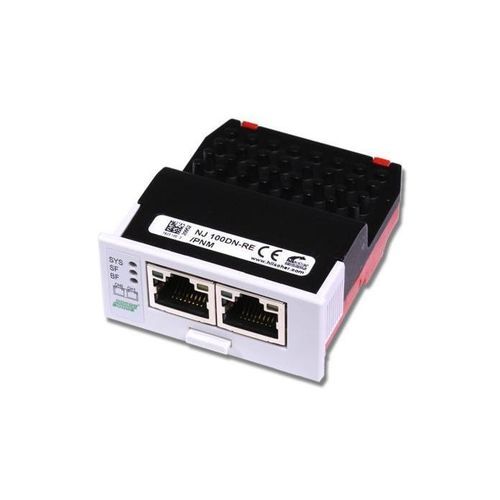

NJ 100DN-RE 是一款用于实时以太网的并行双端口内存可更换模块。该模块在封闭式 IP40 外壳内提供通用的实时以太网接口（主站或从站），并设计为可在交付链中或最终用户处无工具安装。

亮点

• 封闭式 IP40 外壳内的通用实时以太网接口（主站或从站）
• 通过铣制基板孔位和固定支架实现无工具插装安装
• 单一硬件平台支持多种实时以太网协议
• 无需额外安装配件
• 通过并行双端口内存与主机进行确定性数据交换

产品说明
netJACK 可更换模块系列面向嵌入式工业应用。NJ 100DN-RE 集成 netX（netX 100）通信控制器，提供并行双端口内存接口以实现主机的高速访问。紧凑的封闭式 IP40 模块通过载板的开口和固定支架安装，无需额外安装件。典型应用包括驱动器、HMI、识别系统及其他自动化设备。模块可承载附加功能，如软 PLC 或客户应用。基于 Hilscher netX 网络控制器，提供 10 年交付保障。

支持的协议

• Sercos 主站 / 从站
• PROFINET IO-Controller / PROFINET IO-Device
• EtherNet/IP Scanner / EtherNet/IP Adapter
• EtherCAT 主站 / 从站
• CC-Link IE Field Basic 从站
• VARAN 客户端
• POWERLINK 控制节点
• Open Modbus/TCP Server / Open Modbus/TCP Client

技术规格

• 部件号：1623.100
• 简要说明：可更换模块，双端口内存
• 通信控制器：netX（netX 100）
• 集成内存：8 MB SDRAM；4 MB 串行 Flash
• 供电电压：+3.3 V ±5% DC
• 电流（典型/最大）：556 mA / 640 mA
• 典型功耗：1.83 W
• 系统接口 - 总线类型：并行双端口内存，8/16 位
• 连接器类型：80 针连接器（SAMTEC FSI-140-03-G-D-AB）
• 双端口内存大小：64 KByte（16 地址线）；16 KByte 为固件使用
• 通信接口：以太网（100BASE-TX 隔离或 10BASE-T）
• 以太网接口：2×RJ45
• 诊断接口：USB 或 UART（主机接口信号；集成时可用）
• 指示 / LED：SYS、COM0、COM1、TX/RX0、TX/RX1、LINK0、LINK1
• 工作温度：-20 °C 至 +70 °C
• 存储温度：-40 °C 至 +85 °C
• 海拔：0–2000 m
• 尺寸（长×宽×高）：62 mm / 60 mm（有/无 RJ45）× 53.4 mm / 50.4 mm × 25.2 mm / 19.2 mm
• 重量：< 80 g
• 外壳：封闭模块，防护等级 IP40
• 安装 / 固定：通过铣制基板孔位和固定支架；无需额外安装配件；最大 10 次插拔
• 配置软件：SYCON.net
• 合规性：RoHS、REACH；认证：cURus（UL file E334100）、CE、UKCA；EMC：EN 55011（发射）、EN 61131-2（抗扰度）
• 测试：冲击 EN60068-2-27；振动 EN60068-2-6
