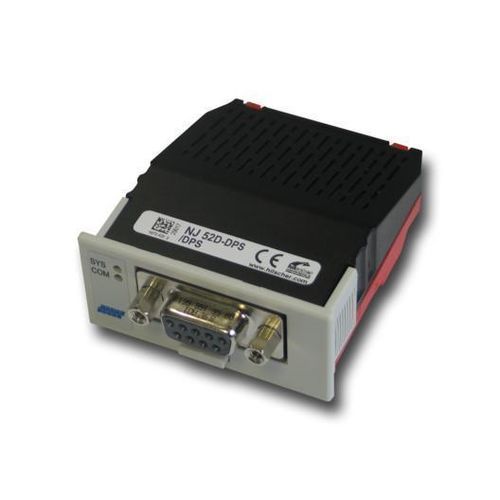

USB接口模块 NJ 52D-DPS

Sub-D 型RS-485总线

产品概述
PCI Express 可更换模块 netJACK NJ 52D-DPS 为嵌入式系统提供通用的 PROFIBUS DP 从站接口。它支持通过并行双端口存储器或高速串行 SPI 与主机连接，并集成了具有 8 MB SDRAM 和 4 MB 串行 Flash 的通信控制器 netX 52。闭合式 IP40 外壳设计用于在载板上无工具插拔式安装，可在出货前或由终端客户事后安装。Hilscher 为客户特定需求提供设计与生产服务，并基于 netX 控制器提供 10 年交付保证。

亮点

• 闭合式 IP40 外壳内的通用 PROFIBUS DP 从站接口
• 通过双端口存储器或 SPI 与主机连接
• 无需工具的插拔式简易安装
• 安装并连接至载板无需额外组件
• 可作为 NJ 10D-DPS 的功能兼容替代品

协议

• PROFIBUS DP Slave

技术参数

• 部件编号: 1672.420
• 简要描述: 可更换模块 SPI - PROFIBUS DP 从站
• 通信控制器: netX 52
• 内置内存 - RAM: 8 MB SDRAM
• 内置内存 - FLASH: 4 MB 串行 Flash EPROM
• 供电电压: +3.3 V ± 5 % DC
• 典型/最大电流: 375 mA / 450 mA
• 典型功耗: 1.32 W
• 系统接口: 并行或串行双端口存储器
• 连接器类型（主机）: 60 针连接器 (SAMTEC FSI-130-03-G-D-AB)
• 针距 / 针宽: 0.45 mm / 0.55 mm
• 双端口存储器大小: 64 KByte (16 地址线)，其中 8 KByte 被固件使用 (13 地址线，最低 8 KByte)
• 对 DPM 的数据访问宽度: 8/16 bit
• 串行双端口存储器接口: SPI Slave, mode 3
• SPI 波特率: 最大 50 MHz
• 通信标准（协议）: PROFIBUS DP Slave
• 通信接口类型（总线）: RS-485，无电位
• 现场连接器: D-Sub 插座，9 针
• 诊断接口: USB 或 UART 型（在主机接口处的信号；仅当集成到主机系统时可用）
• 指示 - SYS（系统状态）: 绿: RUN，黄: RDY
• 指示 - COM（通信状态）: 绿: STA，红: ERR
• 工作环境温度范围: -25 °C … +70 °C
• 存储环境温度范围: -40 °C … +85 °C
• 海拔高度: 0 m … 2000 m
• 尺寸 (长 x 宽 x 高): 长度: 68.2 mm / 60 mm (有 / 无 DSUB 插座), 宽度: 53.4 mm (面板前端) / 50.4 mm (机身), 高度: 25.2 mm (面板前端) / 19.2 mm (机身)
• 重量: 约 64 g
• 外壳: 闭合模块
• 防护等级: IP40
• 安装 / 固定: 通过载板上的铣制占位孔和固定支架。无需安装配件。
• 安装/拔出循环: 最大 10
• 配置软件: SYCON.net
• 合规 - RoHS: yes
• 合规 - REACH: yes
• UL 认证 - UL 类型: cURus
• UL 文件: E334100
• 符合 EMC 指令 - CE 标志: yes
• 符合 EMC 指令 - UKCA 标志: yes
• 发射: EN 55011 / BS EN 55011
• 抗扰度: EN 61131-2 / BS EN 61131-2
• 测试 - 冲击: EN60068-2-27 Ea
• 测试 - 振动: EN60068-2-6 Fc
