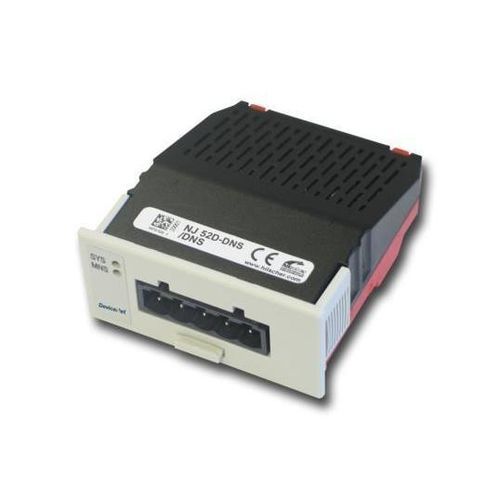

DeviceNet接口模块 NJ 52D-DNS

USBPCI

概述
NJ 52D-DNS 是一款安装于封闭式 IP40 外壳中的可更换 netJACK 模块，设计用于在交付链中实现无工具安装。该模块提供 DeviceNet 从站接口，并可通过并行双口存储器或高速 SPI 串行接口与主机连接。为 NJ 10D-DNS 的功能兼容替代品。

亮点

• 封闭式 IP40 外壳内的通用 DeviceNet 从站接口
• 通过双口存储器或 SPI 与主机连接
• 在铣削的占位和固定支架中实现无工具插拔安装
• 无需额外安装配件
• 与 NJ 10D-DNS 功能兼容

描述
NJ 52D-DNS 可更换模块（netJACK）面向嵌入式市场和高性能主机系统。提供并行双口存储器或高速 SPI 从机（模式3，最高 50 MHz）变体。紧凑的封闭式 IP40 模块通过载板上的接触区或开口进行连接器和安装导轨定位，因此无需额外安装部件即可快速安装。netJACK 支持多种通信方案（如驱动器、HMI、识别系统），并支持客户附加功能（soft‑PLC、可视化或定制应用）。可提供针对客户特定需求的设计与生产服务。由于采用 Hilscher netX 网络控制器，提供 10 年交付保证。

协议

• DeviceNet 从站

技术规格

• 零件编号: 1672.520
• 简要描述: 交换模块 SPI - DeviceNet 从站
• 通信控制器: netX 52
• 集成存储器: RAM 8 MB SDRAM；FLASH 4 MB 串行 Flash EPROM
• 供电电压: +3.3 V ± 5 % DC
• 典型/最大电流: 405 mA / 470 mA
• 典型功耗: 1.55 W
• 系统接口 - 总线类型: 并行或串行双口存储器
• 连接器类型（主机）: 60 针连接器 (SAMTEC FSI-130-03-G-D-AB)
• 针距 / 针宽: 0.45 mm / 0.55 mm
• 双口存储器大小: 64 KByte (16 地址线)，固件使用 8 KByte (13 地址线，最低 8 KByte)
• 对 DPM 的数据访问宽度: 8/16 bit
• 串行双口存储器接口: SPI 从机，模式 3
• SPI 波特率: 最⾄ 50 MHz
• 通信接口（协议）: DeviceNet 从站
• DeviceNet 接口类型: ISO 11898，电位无关
• DeviceNet 连接器: COMBICON 插座，5 针
• 诊断接口: USB 或 UART（主机接口信号；仅当集成在主机系统中时可用）
• 指示灯: SYS（系统状态）绿: RUN、黄: RDY；MNS（模块网络状态）绿: MS、红: NS
• 环境温度（运行）: -25 °C … +70 °C
• 环境温度（存储）: -40 °C … +85 °C
• 海拔高度: 0 m … 2000 m
• 尺寸 (长 x 宽 x 高): 长度: 68.2 mm / 60 mm（有 / 无 DSUB 插座）；宽度: 53.4 mm（前面板）/ 50.4 mm（机身）；高度: 25.2 mm（前面板）/ 19.2 mm（机身）
• 重量: 约 33 g
• 外壳: 封闭模块
• 防护等级: IP40
• 安装 / 就位: 通过载板中的铣削占位孔和保持夹安装。无需安装配件。
• 安装/拔插周期: 最多 10 次
• 配置软件: SYCON.net
• 符合性: RoHS: 是；REACH: 是
• UL 认证: UL 型号: cURus；UL 档案: E334100
• EMC / 符合性: CE: 是；UKCA: 是
• 发射标准: EN 55011 / BS EN 55011
• 抗干扰标准: EN 61131-2 / BS EN 61131-2
• 测试: 冲击: EN60068-2-27 Ea；振动: EN60068-2-6 Fc
