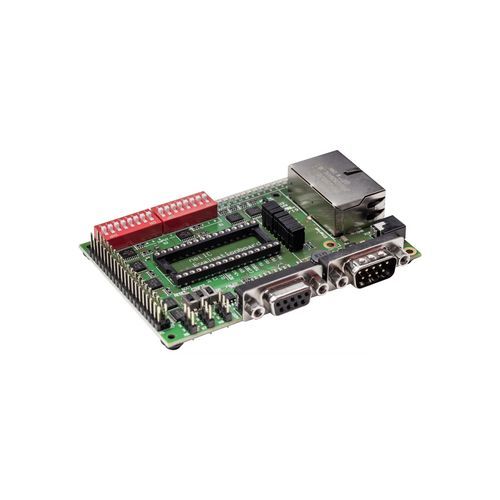

评估板 NICEB-RE

产品概述
NICEB-RE 是一款评估板，在 DIL-32 封装中实现了 netIC 单片模块。它为低数据吞吐量的简单现场设备（如条码阅读器、识别系统、阀门歧管、I/O 模块）提供从站解决方案，并支持多种实时以太网和现场总线协议的评估。随板提供评估所需的固件、工具和技术文档。

主要特性

• netIC 技术的评估平台
• 一块板支持多种 Real-Time Ethernet 系统
• 包含支持协议的最新 netIC 固件镜像
• 提供评估用工具和技术文档

功能说明
netIC 是基于 Hilscher netX 网络控制器的紧凑型单片通信模块，采用 DIL-32 封装。它集成了 2 端口交换机和集线器，并实现了现场总线/实时以太网接口。通过加载不同的固件镜像，单个 netIC 可用于多个通信系统。对于简单现场设备，串行主机接口（UART 和 SPI）使用简单的读/写命令传输负载；实现了 Modbus RTU 作为串行协议。可通过同步移位寄存器控制数字 I/O，从而在无需独立主处理器的情况下实现简单应用的运行。基于 netX 控制器，提供 10 年供货保证。

订购信息（表）
产品名称 | 零件号 | 简要说明
NICEB-RE | 1540.000 | netIC Evaluation Board - Real-Time-Ethernet slave

下载（可用）
评估所需的软件和技术文档可用。可用文档包括 Embedded Modules (Infosheet)、Compact Communication Modules (Datasheet)、Embedded Module (Infoblatt)、Kompakte Kommunikationsmodule (Datenblatt) 以及 Compact Communication Modules (データシート)。

支持的协议

• Modbus RTU 从站
• Modbus RTU 主站
• VARAN Client
• Sercos 从站
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• EtherNet/IP Adapter
• EtherCAT 从站

技术规格

• 外形：DIL-32 通信 IC（提供评估板）
• 基于 Hilscher netX 网络控制器（netIC 单片模块）
• 集成 2 端口交换机和集线器
• 主机接口：UART 和 SPI（串行）
• 通过固件支持多种 Real-Time Ethernet 和现场总线协议
• 实现的串行协议：Modbus RTU
• 适用于简单的从站现场设备（条码阅读器、识别系统、阀门歧管、I/O 模块）
• 通过同步移位寄存器控制，可在无需独立主处理器的情况下运行简单应用
• 包含所有协议的最新 netIC 固件
• 10 年供货保证
• 电路板零件号：1540.000
