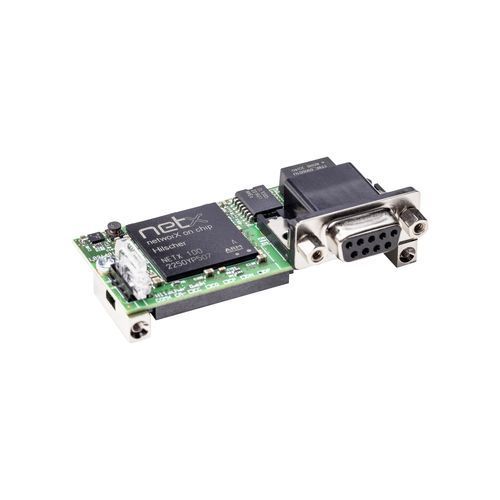

RS-485通信模块 COMX 100CA-DP

PROFIBUSPROFIBUS-DP可编程

概述
Hilscher COMX 100CA-DP 是一款用于集成到自动化设备（驱动器、机器人控制器、PLC 等）的紧凑型通信模块，提供 PROFIBUS DP / PROFIBUS MPI 网络接口。通信任务在模块内自主运行，与主机处理器无关。过程数据通过 Dual‑Port 存储器交换，该存储器可通过 8/16 位并行总线或高速 50 MHz SPI 接口访问。模块基于 netX 网络控制器，并享有 Hilscher 的长期供货保证。

要点

• 通用 PROFIBUS DP / PROFIBUS MPI 接口（主站或从站），板载网络连接器
• 相同硬件支持主/从两种工作模式
• 预装固件，开箱即可使用
• 通过 Dual‑Port 存储器与主机连接，实现快速过程数据交换

产品说明
该模块自主处理通信，并通过 Dual‑Port 存储器支持过程数据交换。通过 50 针 SMT 插座（针距 1.27 mm）进行集成。如果主机系统支持，可在主机接口处引出 UART 或 USB 诊断信号。状态 LED 指示系统与通信状态。可通过加载相应固件更改协议行为；主站固件需软件许可。产品出厂时预装固件以便立即投运。

支持的协议

• PROFIBUS MPI
• PROFIBUS DP 主站
• PROFIBUS DP 从站

技术参数（表）
Product / Part number: 1531.410
简要说明: Communication Module PROFIBUS
通信控制器 / netX: netX 100
内置存储 / RAM: 8 MB SDRAM
内置存储 / FLASH: 4 MB serial Flash
电源 / 供电电压: +3.3 V DC ±5 %
电源 / 典型/最大电流: 约 430 mA / 460 mA (在 3.3 V 时)
电源 / 典型功耗: 约 1.5 … 1.6 W
供电连接器: 通过系统总线连接器 X1
系统接口 / 类型: 并行 Dual‑port 存储器接口
系统接口 / 连接器: 50 针 SMT 连接器，插座
系统接口 / 引脚间距: 1.27 mm
系统接口 / Dual‑port 存储器大小: 16 KByte
系统接口 / 数据宽度: 8/16 bit
通信接口 / 通信标准: PROFIBUS
通信接口 / 接口类型: RS-485，潜在隔离（potential‑free）
通信接口 / 连接器: D-Sub，插座，9 针
诊断接口 / 类型: UART 或 USB（主机接口信号；仅当集成于主机系统时可用）
显示 / LED 指示: SYS 系统状态（绿: RUN，黄: RDY）；COM 通信状态（绿: STA，红: ERR）
环境 / 工作环境温度范围: -20 °C … +65 °C（测量时气流: 0.5 m/s）
环境 / 存储环境温度范围: -40 °C … +85 °C
环境 / 湿度范围: 10 % … 95 % 相对湿度（无凝结）
设备 / 尺寸（长 x 宽 x 高）: 70 mm x 30 mm x 21.5 mm
设备 / 重量: 约 35 g … 40 g
设备 / 安装: 使用可拧紧金属螺栓，参照 comX Design Guide
配置 / 配置软件: SYCON.net
合规性: RoHS: yes
符合 EMC 指令 / CE 标志: yes; UKCA 标志: yes
EMC / 发射: EN 61000-6-4 / BS EN 61000-6-4
EMC / 抗扰度: EN 61000-6-2 / BS EN 61000-6-2
EMC / ESD（空气放电）: EN 61000-4-2: ± 10 kV, 判定准则 A
EMC / ESD（接触放电）: EN 61000-4-2: ± 6 kV, 判定准则 A
EMC / 快速瞬变脉冲群（Burst）: EN 61000-4-4: ± 2 kV, 判定准则 A（通信线，屏蔽）
EMC / 浪涌（通信/数据线）: EN 61000-4-5: 1 kV, 判定准则 A（通信线，屏蔽）

特性 / 技术规格

• 型号: COMX 100CA-DP
• 制造商 / 品牌: Hilscher
• 零件号（订购信息）: 1531.410 / 订购版本: 1531.410/DPM
• 控制器: netX 100 (Hilscher)
• 存储: 8 MB SDRAM; 4 MB serial Flash; Dual‑port memory 16 KByte
• 主机接口: 并行 Dual‑port 存储器 (8/16 bit) 经 50 针 SMT 连接器，针距 1.27 mm
• 诊断: 在主机接口处的 UART 或 USB 信号（如集成）
• 网络接口: PROFIBUS (RS-485 潜在隔离), D-Sub 9 针
• 电源: +3.3 V DC ±5 %, 典型电流约 430 mA, 典型功耗 1.5–1.6 W
• 工作温度: -20 °C 至 +65 °C（在规定气流下）
• 存储温度: -40 °C 至 +85 °C
• 相对湿度: 10 % – 95 %（无凝结）
• 尺寸: 70 x 30 x 21.5 mm; 重量: 约 35–40 g
• 安装: 按 comX Design Guide 使用可拧紧金属螺栓
• 配置工具: SYCON.net
• 法规 / EMC: CE, UKCA; 符合所列 EN/BS EN 标准
