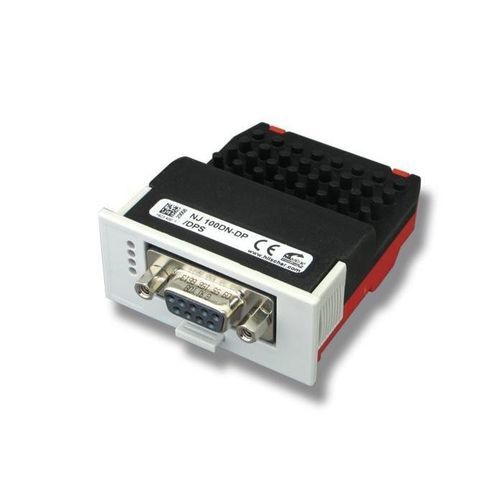

USB接口模块 NJ 100DN-DP

Sub-D 型RS-485PROFIBUS DP

概述
可更换模块 netJACK NJ 100DN-DP 通过并行双端口存储提供 PROFIBUS DP 主站或从站功能。该模块为嵌入式应用设计，集成了通信控制器 netX 100，采用闭合 IP40 外壳，可无工具插装于载板，支持出货前或后期安装与快速更换。Hilscher 支持和 netX 架构保证长期供货，并支持客户定制应用（如软 PLC、可视化或客户开发应用）。

特点

• 闭合 IP40 外壳中的通用 PROFIBUS DP 接口（主站或从站）
• 无需工具、直接插装到载板的安装方式
• 同一硬件支持主站或从站模式
• 安装与连接无需额外配件
• 通过并行双端口存储（DPM）与主机连接

支持的协议

• PROFIBUS DP Master
• PROFIBUS DP Slave

技术规格

• 零件号：1623.400
• 简要描述：Exchangeable Module Dual-port memory - PROFIBUS DP
• 通信控制器：netX 100
• 内置存储：8 MB SDRAM；4 MB 串行 Flash EPROM
• 供电电压：+3.3 V ± 5 % DC
• 典型 / 最大电流：434 mA / 500 mA
• 典型功耗：1.43 W
• 系统接口（总线类型）：并行双端口存储
• 主机连接器类型：80 针连接器 (SAMTEC FSI-140-03-G-D-AB)
• 针距 / 针宽：0.45 mm / 0.55 mm
• 双端口存储大小：64 KByte（16 地址线），固件使用 16 KByte
• 到 DPM 的数据访问宽度：8/16 bit
• 通信接口类型：RS-485，无电位
• 字段连接器：D-Sub 插座，9 针
• 诊断接口类型：USB 或 UART（仅当集成在主机系统时才有信号可用）
• 指示灯：SYS 系统状态（绿：RUN，黄：RDY）；COM 通信状态（绿：STA，红：ERR）
• 环境温度（工作）：-20 °C … +70 °C
• 环境温度（储存）：-40 °C … +85 °C
• 海拔：0 m … 2000 m
• 尺寸（长 x 宽 x 高）：长度：68.2 mm / 60 mm（有 / 无 DSUB）；宽度：53.4 mm（前面板）/ 50.4 mm（本体）；高度：25.2 mm（前面板）/ 19.2 mm（本体）
• 重量：约 68 g
• 外壳：闭合模块
• 防护等级：IP40
• 安装 / 固定：通过载板上的铣制占位孔和固定支架。无需额外安装配件。插拔次数：最大 10 次
• 配置软件：SYCON.net
• 合规性：RoHS：是；REACH：是
• UL 认证：cURus，UL 文件 E334100
• EMC / CE / UKCA：CE：是；UKCA：是；发射：EN 55011；抗扰度：EN 61131-2
• 测试：冲击 EN60068-2-27；振动 EN60068-2-6
