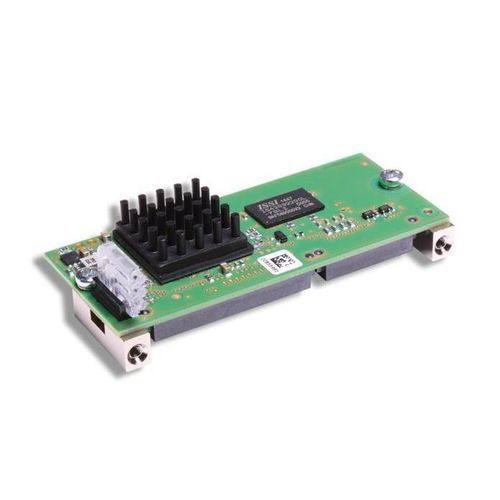

Modbus TCP通信模块 COMX 51CN-RE

EtherCATPowerlinkProfiNet

概述
comX 通信模块设计用于集成到自动化设备中，为伺服驱动、机器人控制器、PLC 等设备提供网络接口。通信任务在模块内自主执行，与主机处理器独立。过程数据通过 Dual-Port 内存交换，可通过 8/16 位总线接口访问，或通过高速 50 MHz SPI 接口访问。comX 系列支持主/从两种角色的主流实时以太网协议；通过两个以太网端口支持线型拓扑。通信协议可通过加载相应固件（对于主设备还需软件授权）进行切换。由于采用 Hilscher netX 网络控制器，提供 10 年的供货保障。

产品亮点

• 通用 Real-Time Ethernet 从站接口，具有与主板的网络连接
• 允许灵活布置网络连接器
• 一套硬件支持所有 Real-Time Ethernet 从站协议
• 通过集成 Web 服务器进行固件更新
• 主机连接方式：dual-port 内存或 SPI

支持的协议

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

订购信息
产品名称：COMX 51CN-RE/PNS V3
部件号：1572.100/PNS V3
简要描述：通信模块 SPI - Real-Time Ethernet Slave

技术数据（节选）
部件号：1572.100
简要描述：Real-Time Ethernet 通信模块
通信控制器：netX — netX 51
集成存储：RAM 8 MB SDRAM；FLASH 4 MB serial Flash
电源：+3.3 V DC ± 5 %
典型/最大电流：約 550 mA / 570 mA（在 3.3 V 下）
典型功耗：1.9 W
电源连接：通过系统总线连接器 X1
系统接口：并行或串行 dual-port 内存接口
系统连接器：50 针 SMT 连接器，插座（针距 1.27 mm）
dual-port 内存大小：16 KByte；数据宽度：8/16 bit
串行 dual-port 内存接口：SPI Slave，模式 3 — 最大波特率 50 MHz
通信接口：Ethernet 10BASE-T / 100BASE-TX，潜无；支持自动协商和自动交叉
以太网连接器：30 针 SMT 连接器，插座，间距 1.27 mm（匹配插头 SAMTEC TFM-115-02-S-D–A）
诊断接口：UART 或 USB（主机接口信号；仅在集成到主机系统时可用）
显示 / LED：SYS (RUN 绿 / RDY 黄)；COM0/COM1 (绿/红)；ACT0/ACT1 (活动 黄)；LINK0/LINK1 (链路 绿)
环境 — 工作：-20 °C … +70 °C（测量时气流：0.5 m/s）；存储：-40 °C … +85 °C；湿度：10 % … 95 % 相对湿度（非冷凝）
设备尺寸（长 x 宽 x 高）：70.1 mm x 31.5 mm x 16.0 mm；重量：約 22 g
安装：使用可螺丝固定的金属螺栓，按 comX Design Guide
配置软件：SYCON.net
合规性：RoHS 合规
EMC / 符合性：CE 标志：是；UKCA 标志：是；发射 EN 61000-6-4；抗扰度 EN 61000-6-2；ESD EN 61000-4-2：±6 kV（判定 B）；Burst EN 61000-4-4：±2.2 kV（fr = 5 kHz），判定 B（通信线屏蔽时）；浪涌 EN 61000-4-5：1 kV，判定 A（通信线屏蔽时）

技术规格

• 型号：COMX 51CN-RE（通信模块 SPI — Real-Time Ethernet Slave）
• 控制器：netX 51
• 存储：8 MB SDRAM，4 MB serial Flash
• 主机接口：dual-port 内存（并行 8/16 bit）或 SPI Slave（模式 3），最高 50 MHz
• 以太网：10BASE-T / 100BASE-TX，双端口（支持线型拓扑），支持自动协商和自动交叉
• 电源：+3.3 V DC ±5 %，典型功耗 1.9 W
• 诊断：UART 或 USB（若由主机提供）
• 工作温度：-20 °C … +70 °C；存储：-40 °C … +85 °C
• 尺寸：70.1 x 31.5 x 16.0 mm；重量 ≈ 22 g
• 配置工具：SYCON.net
• 标准 / EMC 认证：CE、UKCA；EN 61000-6-4（发射）、EN 61000-6-2（抗扰度）
