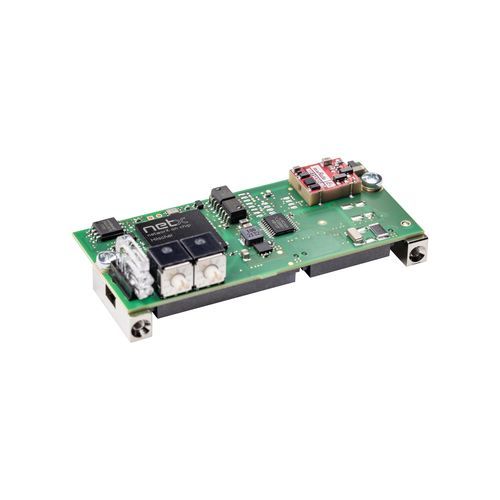

USB通信模块 COMX 52CN-COS

串行CANopenCAN Bus

概述
COMX 52CN-COS 是一款紧凑型通信模块，设计用于集成到自动化设备中，为设备提供 CANopen 从站网络接口。模块独立执行通信任务，不依赖主机处理器，通过双端口存储器或高速 50 MHz SPI 接口交换过程数据。可通过加载相应固件更换网络协议；主设备（Master）模式需配套许可。模块基于 netX 52 网络控制器，保证长期供货。

亮点

• 通用 CANopen 从站接口，可与主板建立网络连接
• 网络连接器位置可灵活布置，便于安装
• 主机连接方式：并行/串行双端口存储器或 SPI 从属（模式3）
• 功能兼容替代 comX 10CN-COS

协议支持

• CANopen 从站

技术规格

• 部件号：1582.540
• 简要说明：Communication Module CANopen Slave
• 通信控制器：netX 52
• 集成存储器：4 MB 串行 Flash
• 供电电压：+3.3 V DC ± 5 %
• 典型 / 最大电流：380 mA / 400 mA（在 3.3 V 时）
• 典型功耗：约 1.3 W（在 3.3 V 时）
• 电源连接：通过系统总线连接器 X1
• 系统接口：并行或串行双端口存储器接口
• 系统接口连接器：50 针 SMT 连接器，插座
• 引脚间距：1.27 mm
• 双端口存储器大小：16 KByte（下位 8 KByte 被固件使用）
• 数据宽度：8/16 bit
• 串行双端口存储器接口：SPI 从属，模式 3
• SPI 波特率：最大 50 MHz
• 通信标准：CANopen 从站
• CAN 接口类型：ISO-11898，潜在隔离
• CAN 连接器：30 针 SMT 连接器，插座，间距 1.27 mm，相配插头类型 SAMTEC TFM-115-02-S-D–A
• 诊断接口：UART 或 USB（在主机接口上的信号，仅在集成到主机系统时可用）
• 显示：LED 指示；SYS 系统状态（绿：RUN，黄：RDY），CAN 通信状态（绿：STA，红：ERR）
• 操作元件：通过 2 个拨码旋钮设置网络地址
• 工作环境温度范围：-20 °C … +70 °C（测量时气流：0.5 m/s）
• 存储温度范围：-40 °C … +85 °C
• 湿度范围：相对湿度 10 % … 95 %（无冷凝）
• 海拔高度：0 … 2000 m
• 尺寸（长 x 宽 x 高）：70 mm x 30 mm x 21.5 mm
• 重量：约 35 g ... 40 g
• 安装：使用可拧紧金属螺栓，按照 comX Design Guide
• 配置软件：SYCON.net
• 合规性：RoHS：是
• 符合 EMC 指令：CE 标志：是；UKCA 标志：是
• EMC 发射：EN 61000-6-4 / BS EN 61000-6-4
• EMC 抗扰度：EN 61000-6-2 / BS EN 61000-6-2
• 静电放电 (ESD) 符合 EN 61000-4-2（接触放电）：± 6 kV，判定准则 A
• 快速瞬变脉冲（Burst）符合 EN 61000-4-4：± 2 kV，判定准则 A（通信线，屏蔽）
• 浪涌电压符合 EN 61000-4-5（通信和数据线）：1 kV，判定准则 A（通信线，屏蔽）
