接地总线通信模块 NIC 50-RE

EtherCATPowerlinkMODBUS

产品概述

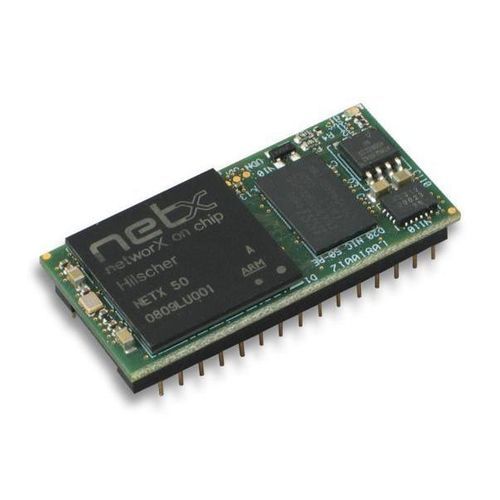

NIC 50-RE 是一款面向低成本现场设备的 DIL-32 单芯片通信 IC，作为实时以太网从站使用。它通过串行主机接口（UART、SPI）为条码阅读器、识别系统、阀岛和 I/O 模块等外设提供紧凑的网络连接。基于 Hilscher netX 网络控制器，模块集成了带有 2 端口交换机和集线器的实时以太网/现场总线接口。通过加载不同固件，同一硬件可支持多种通信系统；应用负载通过串行接口上的简单读写命令进行传输。Modbus RTU 已作为串行协议实现，且可通过外部移位寄存器实现直接 I/O 控制，从而支持无需主机处理器的简易应用。基于 netX 技术提供 10 年供货保证。

亮点

• 面向经济型现场设备的 DIL-32 通信 IC
• 通过 UART 或 SPI 使用 Modbus RTU 与主机连接
• 单一硬件平台通过固件可支持多种 Real-Time Ethernet 系统
• 通过外部移位寄存器实现直接 I/O 数据连接（同步串行）
• 统一接口便于在不同网络间复用设计
• 支持通过集成 Web 服务器进行固件更新

支持的协议

• Modbus RTU Slave
• Modbus RTU Master
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

订购信息（表）
产品名称 | 零件号 | 简要说明
NIC 50-RE | 1541.100/ECS | DIL-32 通信 IC - 实时以太网从站

技术规格

• 型号：NIC 50-RE
• 品牌：Hilscher
• 外形：DIL-32 通信 IC
• 基于：Hilscher netX 网络控制器（单芯片模块）
• 主机接口：UART、SPI（串行）
• 支持的串行协议：Modbus RTU
• 集成组件：带集成 2 端口交换机和集线器的实时以太网/现场总线接口
• 直接 I/O：通过外部移位寄存器（同步串行 I/O 控制）
• 固件：可互换以支持多种 Real-Time Ethernet 系统；支持通过集成 Web 服务器更新固件
• 支持的协议：Modbus RTU Slave/Master、VARAN Client、Sercos Slave、PROFINET IO-Device、POWERLINK Controlled Node、Modbus/TCP Server/Client、EtherNet/IP Adapter、EtherCAT Slave
• 零件号（订购代码）：1541.100/ECS
• 供货保证：10 年供货保证（通过 netX 技术）
