光纤通信模块 NIC 50-REFO/PNS

ProfiNetUART双端口

概述
用于低数据吞吐量现场设备的从站解决方案。针对条码扫描器、识别系统、阀门汇流排或 I/O 模块等简单现场设备设计，通过 UART 或 SPI 等串行主机接口将这些设备连接到现场总线或实时以太网网络。

产品详情

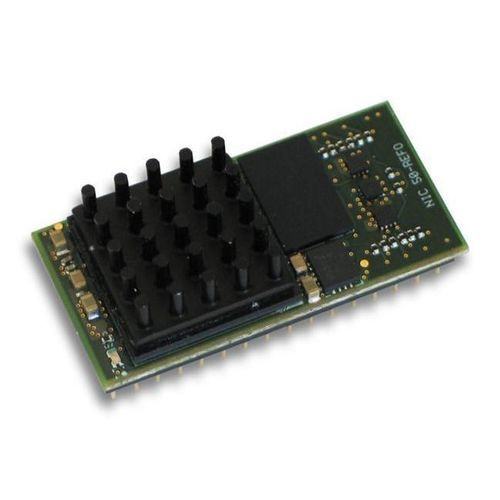

NetIC 是一款尺寸紧凑的 DIL-32 单芯片模块。基于 netX 网络控制器技术，集成了用于现场总线和实时以太网接口的所有必要组件，包括 2 端口交换机和集线器。通过更换固件，同一款 netIC 可支持多种通信系统。有效负载通过串行主机接口以简单的读写命令传输到应用端。广泛使用的 Modbus RTU 已作为串行协议实现。

要点

• 适用于性价比高的现场设备的紧凑型 DIL-32 通信模块
• 通过 SPI 或 UART 支持 Modbus RTU 主机连接
• 支持按 AIDA 标准连接光纤电缆
• 带扩展诊断的 PROFINET IO-Device 接口
• 统一接口实现一机多网的设计
• 通过集成的 Web 服务器更新固件

支持的协议

• Modbus RTU 从站
• Modbus RTU 主站
• PROFINET IO-Device

订购信息（表）
产品名称 | 零件编号 | 简要说明
NIC 50-REFO/PNS | 1541.110/PNS | 用于光纤电缆的 DIL-32 通信 IC - PROFINET IO-Device

技术规格

• 外形：DIL-32 通信 IC（紧凑型单芯片模块）
• 主机接口：UART 和 SPI（针对低数据吞吐量设备的串行接口）
• 网络控制器：基于 netX 技术
• 集成组件：2 端口交换机和集线器
• 光纤：支持按 AIDA 标准连接光纤电缆
• 协议支持：Modbus RTU（主/从），PROFINET IO-Device（固件可选）
• 诊断：带扩展诊断的 PROFINET IO-Device 接口
• 固件更新：通过集成的 Web 服务器
• 使用场景：适用于低数据吞吐量的简单从站设备（条码读码器、识别系统、阀门汇流排、I/O 模块）；在非常简单的应用中可无需专用主机处理器运行
• 供货保证：10 年供货保证（通过 netX 技术）
