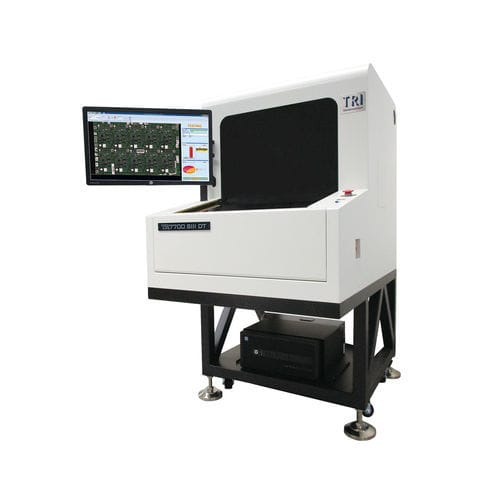

光学检测系统 TR7700 SIII DT

视频LED式拍照式

简介
TR7700 SIII DT 是一款台式AOI检测系统，适用于PCB回流前后精密检测。该系统采用多相RGB+W LED照明和下一代检测软件，支持频繁换产时的快速编程，并通过先进算法降低误报率。

主要特点

• 用于回流前/后PCB检测的台式AOI解决方案
• 支持IPC标准的快速直观编程
• 多相RGB+W LED照明与先进算法结合，减少误报
• 提供标准版与L版以适应不同PCB尺寸

光学系统（AOI）
成像方式：Dynamic Imaging
顶置相机：4 Mpix
成像分辨率：10 µm、15 µm（出厂设定）
照明：多相RGB+W LED
3D技术：N/A

检测性能
成像速度：4 Mpix @ 10 µm：60 cm²/sec
4 Mpix @ 12.5 µm：120 cm²/sec

运动平台与控制
X轴控制：滚珠丝杠 + 交流伺服控制器
Y轴控制：滚珠丝杠 + 交流伺服控制器
Z轴控制：N/A
X-Y轴分辨率：1 µm

板材处理
最大PCB尺寸：TR7700 SIII DT：330 x 250 mm
TR7700L SIII DT：510 x 460 mm
PCB厚度：最高 3 mm
最大PCB重量：3 kg
上方间隙：25 mm（48 mm 可选）
下方间隙：TR7700 SIII DT：100 mm；TR7700L SIII DT：50 mm
边缘间隙：3 mm
输送方式：手动

检测功能

• 元件检查：缺件、墓碑（tombstoning）、立板（billboarding）、极性、旋转、偏移、标识错误（OCV）、损坏、倒装、多余元件、异物
• 焊点检查：焊料过多、焊料不足、桥连、插件引脚、引脚翘起、golden finger、划痕/污染

外形尺寸与重量
WxDxH：TR7700 SIII DT：860 x 1100 x 1350 mm；TR7700L SIII DT：980 x 1345 x 1490 mm
重量：TR7700 SIII DT：340 kg；TR7700L SIII DT：385 kg

补充信息
顶置相机分辨率：4 Mpix。出厂成像分辨率选项：10 µm 与 15 µm。多相RGB+W LED支持多相检测流程。该系统针对频繁换产的生产线实现快速编程，并通过先进图像处理算法将误报降至最低。可选配置支持更大上方间隙及更大尺寸PCB的处理。

技术规格

• 型号：TR7700 SIII DT（标准），TR7700L SIII DT（L 版本）
• 成像方式：Dynamic Imaging
• 顶置相机：4 Mpix
• 成像分辨率：10 µm、15 µm（出厂设定）
• 照明：多相RGB+W LED
• 成像速度：60 cm²/sec @ 10 µm；120 cm²/sec @ 12.5 µm
• X-Y 轴分辨率：1 µm
• 运动控制：滚珠丝杠 + 交流伺服控制器（X、Y）
• 最大PCB尺寸：330 x 250 mm（标准）；510 x 460 mm（L 版本）
• PCB厚度：最高 3 mm
• 最大PCB重量：3 kg
• 上方间隙：25 mm（48 mm 可选）
• 下方间隙：100 mm（标准机型）
• 边缘间隙：3 mm
• 输送方式：手动
• 尺寸 (WxDxH)：860 x 1100 x 1350 mm（标准）
• 重量：340 kg（标准）
• 视频：提供产品概览视频
