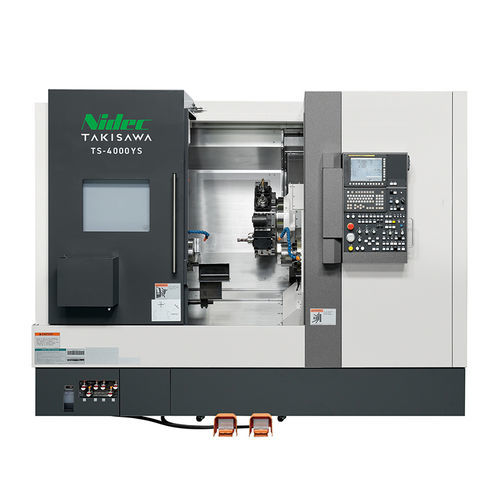

CNC数控车床 TS-4000卧式二机轴A2-8
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 主轴数量
- 二机轴
- 主轴头
- A2-8
- 工具数量
- 12工具, 10工具, 15工具, 20工具
- 直径
292 mm, 315 mm, 370 mm
(11.5 in, 12.4 in, 14.57 in)- 旋转速度
6,000 rpm
(37,699.112 rad.min-1)- 零件长度
735 mm, 750 mm
(29 in, 30 in)- 舵机通道
82 mm
(3 in)- 快进X
30 m/min
- 快进Z
30 m/min
- 标准功率
7.5 kW, 11 kW, 15 kW, 22 kW
(10.2 hp, 15 hp, 20.4 hp, 29.9 hp)- 整体长度
3,000 mm
(118 in)- 整体宽度
2,070 mm, 2,140 mm
(81 in, 84 in)- 总高度
2,300 mm
(91 in)- 重量
6,000 kg, 6,200 kg
(13,228 lb, 13,669 lb)
产品介绍
Overview
概述
主要特性
机床主要规格（机型与可选刀塔）
备注
概述
- TAKISAWA TS-4000为工艺整合型复合加工CNC车床，面向品种多、批量小至中等的生产场景。TS-4000YS采用对向双主轴设计，可在一次装夹中完成前后两道工序；TS-4000Y为尾座配置。
主要特性
- 对向双主轴结构（TS-4000YS），实现一次装夹完成前/后端复合加工。
- 具备Y轴功能与旋转刀具，可在同一台机床上灵活执行车削与铣削工序。
- 可选10/12/15/20工位全刀夹型刀塔，适配不同的刀具与工艺需求。
- 适用于航空、医疗、工程机械等需要多品种小批量加工的行业。
机床主要规格（机型与可选刀塔）
- TS-4000YS（标准）
- 右主轴刀架：标准
- 尾座（NC伺服型）：无
- 卡盘尺寸（inch）：10 + 6
- 刀塔类型（可选）：12工位刀塔（全刀夹型）- 标准；选项：10/15/20工位（全刀夹型）
- 最大加工直径（mm）：Φ370 / Φ315 / Φ292（视配置而定）
- 最大加工长度（mm）：750 / 735 / 750（视配置而定）
- 棒料加工直径（mm）：Φ82*
- 左主轴转速（min⁻¹）：4200
- 右主轴转速（min⁻¹）：6000
- 旋转刀具转速（min⁻¹）：6000
- 快速移动速度（m/min）：X: 30 / Z: 30 / Y: 10 / A: 30
- 左主轴电机（30分/连续）（kW）：22 / 15
- 右主轴电机（30分/连续）（kW）：11 / 7.5
- 旋转刀具电机（S3 25% / 连续）（kW）：7.5 / 3.7
- 机床高度（mm）：2300
- 所需占地（mm）：3000 × 2140（不含油盘和排屑机）
- 机床重量（kg）：6200
- TS-4000Y
- 右主轴刀架：无
- 尾座（NC伺服型）：标准
- 卡盘尺寸（inch）：10
- 刀塔类型（可选）：12工位刀塔（全刀夹型）- 标准；选项：10/15/20工位（全刀夹型）
- 最大加工直径（mm）：Φ370 / Φ315 / Φ292（视配置而定）
- 最大加工长度（mm）：750 / 735 / 750（视配置而定）
- 棒料加工直径（mm）：Φ82*
- 左主轴转速（min⁻¹）：4200
- 右主轴转速（min⁻¹）：无
- 旋转刀具转速（min⁻¹）：6000
- 快速移动速度（m/min）：X: 30 / Z: 30 / Y: 10 / A: 13
- 左主轴电机（30分/连续）（kW）：22 / 15
- 右主轴电机（30分/连续）：无
- 旋转刀具电机（S3 25% / 连续）（kW）：7.5 / 3.7
- 机床高度（mm）：2300
- 所需占地（mm）：3000 × 2070（不含油盘和排屑机）
- 机床重量（kg）：6000
备注
- *1 棒料加工直径依所用卡盘和气缸类型而异。
- *2 所示占地不含油盘及排屑机。
